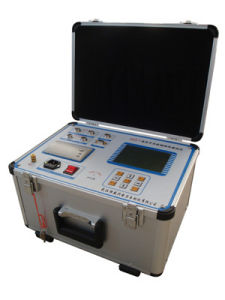

HSXGK-V高壓開關機械特性測試儀

高壓開關機械特性測試儀

產品簡介

HSXGK-V高壓開關機械特性測試儀可用於各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。

高壓開關機械特性測試儀

在進行高壓開關規定項目參數測試的同時，儀器能夠提供精確的特性曲線和相應的分析計算功能。針對不同開關的不同測試要求，本儀器具有豐富完善的用戶自定義功能。本儀器內置隔離型可調直流電源及開關操作命令模擬控制模組，試驗時可通過內附直流電源直接控制開關分、合閘、重合閘操作，具有自動或手動進行動作電壓試驗功能。本儀器可進行各種類型（多油，少油，SF，真空等）和廠家（進口，國產）的高壓開關有關機械特性參數（時間、速度、同期、行程、彈跳、線圈電流等）測試與特性分析。

產品別稱

高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀。

產品特性

◆儀器可自動識別斷口分、合閘狀態，並根據參考斷口狀態提示相對應的合、分操作；
◆可檢測並提示6斷口的連線狀態，方便用戶檢查接線；
◆機內可存儲100組測試結果；
◆大螢幕液晶（320×240）LCD顯示,高級灰屏，陽光下不反光不黑屏，圖文及漢字選單操作提示，人性化選單式界面，操作簡便；
◆儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀；
◆機內帶有延時保護功能，斷路器動作後能自動切斷線圈電壓，很好的保護了斷路器設備和高壓開關測試儀；
◆本儀器可進行電動分合測試和手動分合測試；
◆可進行高、低電壓實驗。

技術參數

◆時間測量：6路
◇固有分閘（合閘）時間
◇分閘（合閘）相內不同期
◇分閘（合閘）相間不同期
◇合閘（分閘）彈跳時間（彈跳次數）
◇測試範圍：0.1ms～999.99ms
◇準確度：0.5%±（1%讀數+2個字）
◆速度測量：剛分（剛合）速度
◇指定時間段（行程段或角度段）平均速度
◇分閘（合閘）最大速度
◇測速範圍：1mm感測器0.01～25.00m/s，
◇0.1mm感測器0.001～2.50m/s
◇0.5°角度感測器1周波/0.5°
◆行程測量：動觸頭行程（行程）
◇接觸行程（開距）
◇過沖行程或反彈行程（幅值）
◇感測器：50mm，解析度:0.1mm
◇感測器：300mm（選配），解析度:1mm
◇360線感測器：360о，解析度:0.5о，準確度：±1%
◆顯示屏：320×240液晶屏，對比度可調
◆數據存儲：可存儲100組測量數據
◆印表機：高速熱敏印表機
◆交流電源：AC220V±10%；50Hz±2%
◆直流電源：輸出電壓：30～245V連續可調，輸出電流：≤15A(短時)
◆主機體積：380×280×140mm
◆重量：5kg
◆使用環境：-10℃~+50℃
◆相對濕度：≤90%
