HDMI1分4分配器,HDMI,英文全稱是High Definition Multimedia Interface,中文名稱是高清晰多媒體接口的縮寫。2002年4月,和七家公司聯合組成HDMI組織。

簡介

HDMI,英文全稱是High Definition Multimedia Interface,中文名稱是高清晰多媒體接口的縮寫。2002年4月,和七家公司聯合組成HDMI組織。在中國,兆龍,秋葉原是HDMI標準的推崇者和技術的領先者。HDMI能高品質地傳輸未經壓縮的高清視頻和多聲道音頻數據,最高數據傳輸速度為5Gbps。同時無需在信號傳送前進行數/模或者模/數轉換,可以保證最高質量的影音信號傳送。

HDMI分配器可廣泛用於所有需要進行HDMI信號分配和組合的領域:軍工、多媒體教學、電視電話會議、大螢幕顯示、會展、金融、科研,氣象、超市、會議系統等領域。

特點

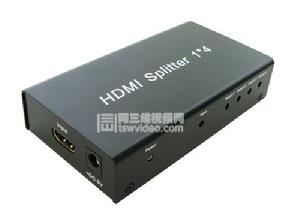

HDMI1分4分配器 HDMI1分4分配器

HDMI分配器是一款可以使一個HDMI連線埠分配出四個HDMI連線埠的高清音視頻分配器。並且HDMI分配器產品都具有3D播放功能。可將高清機頂盒、DVD播放機、D-VHS放像機和其他的HDTV設備的HDMI信號分配成四路一致、同步的HDMI信號輸出。輸出可連線高清投影機,DLP,LCD高畫質電視機等影響設備。安裝簡單,即即插即用,自動適別;具有信號緩衝、放大功能。

產品廣泛套用於:家庭展示、高清液晶電視銷售展示場所、HDTV、STB和DVD生產測試、以及數據發布、信息發布、會議室、學校、和各種培訓場所等。

連線與操作

1、通過HDMI線,把切換器輸入連線埠與HDMI信號源連線起來;

2、通過HDMI線,把切換器輸出連線埠與HDMI顯示設備連線起來;

3、把5V電源與4x1 HDMI連線起來;

4、使用紅外遙控控制切換器來對四路信號源進行自由切換 ;

5、也可以用RS-232控制系統來對四路信號源進行自由切換。

紅外遙控器安裝說明:

1、取下遙控器後背電池殼;

2、確認開關1和2出於斷開狀態;

3、裝入電池,注意電池陽極朝上,陰極無標誌朝下;

4、後背殼底下是一對開關,揭掉開關上的銀色標籤,並確認開關1和2處於斷開狀態。總共可能有4對紅外線遙控代碼,其中至少有一組代碼與家庭終端影音設備相符。

5、每次摁一個按鈕,來試驗紅外遙控器。每摁一次按鈕,遙控器指示燈就會亮一次。警告:不要同時快速地按多個按鈕,否則遙控器會自動復位,需要重新安裝。

參數

最大傳輸速率 5.1Gbps
最大工作電流 600mA
電源適配器規格 AC(50/60Hz)100V~240V輸入,DC5V/1A輸出
工作溫度 -40~+80’C
工作濕度 5~90%RH
外觀尺寸(長*寬*高) 160*85*26mm
產品淨重 0.3KG
重量(毛重) 0.40KG

注意事項:

請正確使用並妥善保養,以保證產品性能以及正常工作。

在通電前,應仔細檢查連線線是否正常,必須在保證所有接口為正常連線。常見故障判斷及處理方法如下:

序號故障現象原因及解決方法

一、不通電

1、檢查電源插頭是否正確插入電源插座.

2、檢查電源是否打開.

二、無圖像

1、確認電視已開機並處於與本機連線.

2、輸入信號源是否開啟並連線完好.

3、檢查系統的連線狀態.

4、檢查連線線是否完好.

5、線材質量(HDMI線材要求符合HDMI 1.3標準)

三、圖像模糊

1、連線口重新連線,以防插座接口接觸不良

2、線材質量(HDMI線材要求符合HDMI 1.3標準)

套用領域

HDMI分配器套用 HDMI分配器套用

HDMI系列分配器只要套用在HDTV、數字機頂盒、DVD、投影機的測試、零售、展示方面;數據中心控制;信息分配;會議室演示;教學環境和培訓場所等對噪聲、傳輸距離及安全有限制要求的領域。

HDMI

HDMI不僅可以滿足目前最高畫質1080P的解析度,還能支持DVD Audio等最先進的數字音頻格式,支持八聲道96kHz或立體聲192kHz數碼音頻傳送,而且只用一條HDMI線連線,免除數字音頻接線。同時HDMI標準所具備的額外空間可以套用在日後升級的音視頻格式中。足以應付一個1080p的視頻和一個8聲道的音頻信號。而因為一個1080p的視頻和一個8聲道的音頻信號需求少於4GB/s,因此HDMI還有很大餘量。這允許它可以用一個電纜分別連線DVD播放器,接收器和PRR。此外HDMI支持EDID、DDC2B,因此具有HDMI的設備具有“即插即用”的特點,信號源和顯示設備之間會自動進行“協商”,自動選擇最合適的視頻/音頻格式。

與DVI相比HDMI接口的體積更小,而且可同時傳輸音頻及視頻信號。DVI的線纜長度不能超過8米,否則將影響畫面質量,而HDMI最遠可傳輸15米。只要一條HDMI纜線,就可以取代最多13條模擬傳輸線,能有效解決家庭娛樂系統背後連線雜亂糾結的問題。

HDMI分配器是將高清信號分配至多個顯示設備或投影顯示系統上的一種控制設備。它是專門分配HDMI信號的接口形式的設備。

用戶使用時先將HDMI信號通過一根標配的HDMI線引接到HDMI分配器的INPUT上,HDMI分配器上有兩個或者四個甚至多個HDMI輸出口,其中可以接到本地顯示器上,其他的可以接到遠端的顯示設備上,通過調節HDMI分配器上的亮度和對比度,就可以把遠端顯示設備的圖像清晰度調整到與本地一樣的效果。
