GPS測畝儀又名土地面積測量儀、手持式測畝儀等。集成了解高精度的GPS定位系統、精確的面積計算方法和智慧型化的掌上電腦系統,能實現不規則面積的實時測試、動態圖形顯示和數據智慧型化處理和儲存。

GPS測畝儀介紹

簡介

GPS測畝儀又名土地面積測量儀、手持式測畝儀等。集成了解高精度的GPS定位系統、精確的面積計算方法和智慧型化的掌上電腦系統,能實現不規則面積的實時測試、動態圖形顯示和數據智慧型化處理和儲存。一次測量可同時獲得測量面積、周長、距離、坡度等數據。可隨時調用測量的面積圖形和所有測量數據,便於檔案保存。

型號

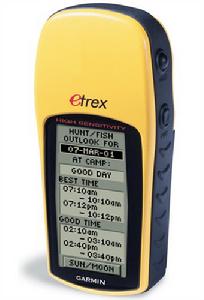

現在市面上的GPS測畝儀大致可以分為兩種:進口的品牌如GARMIN 和麥哲倫,它們是專業生產手持GPS,代表型號有高感小博士ETREXH、GPS72等

GPS測畝儀GPS測畝儀

及國產KN-MJ-I和TMJ-2009。後者除了測量面積外,也是一台娛樂功能強大的汽車導航儀,其擁有音頻播放、電影播放、遊戲等功能。

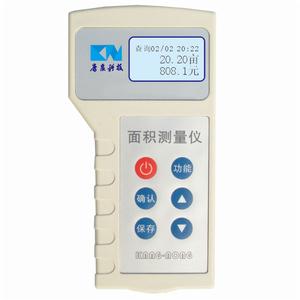

KN-

MJ-I
GPS測畝儀GPS測畝儀
TMJ-2009
GPS測畝儀GPS測畝儀
GPS測畝儀GPS測畝儀

用途

適用於農田、綠地、森林、水域、山坡等面積的測量,一次測量可同時獲得測量面積、周長、距離、坡度等數據。可隨時調用測量的面積圖形和所有測量數據,便於檔案保存。是農業、林業、水利、土管等部門及農機作業收費的便捷測量工具。

GPS測畝儀的技術指標

1.測量數據:面積(投影面積,坡面積,畝和平方米同時顯示),距離,周長,經度,緯度,海拔高度,時間,單價,總價;(具體以實際機型為準)

2.面積測量範圍:不限,精度:面積越大越精確,1-3%

3.距離測量範圍:不限,精度:2米-5米

4.時間精度:0.2秒

5.單價設定:0-999元/畝

6.記錄及圖形存儲:不限(取決於儲存卡容量),斷電後原有的圖形和數據不會消失

7.電源:充電電池(內置鋰電)/5號乾電池

註:以上指標,具體以實際機型為準

GPS測畝儀的工作原理

GPS測畝儀採用GPS全球衛星定位系統能夠提供實時的經度、緯度、高程等導航和定位信息,利用GPS的定位功能,得出各個點的坐標,再通過數學方法計算出距離、面積等數據。

由於地球是一個橢球,為了精確計算距離或面積,一般採用投影的方式轉換成平面坐標。在我國,對於大比例尺的地圖通常採用高斯一克呂格投影進行轉換,然而投影法計算十分複雜,難以在單片機中實現。為了簡化計算,我們將地球視為正球體。取地球半徑為6371116m ,則可轉換成平面坐標:

GPS測畝儀GPS測畝儀

式中:R為地球半徑,x為經度/m,y 為緯度/m.則在地球表面Y經度處,經度差、緯度差各為一度的方格面積為:

GPS測畝儀GPS測畝儀

功能詳解

一、螢幕上直接顯示行走路線和地形圖:

邊走邊出圖形,將地的形狀直接顯示在螢幕上

二、距離直觀顯示和快速計算:

兩點間的距離直接顯示於螢幕,準確直觀,在測量圖上任意兩點間畫一條直線,即可顯示兩點間的直線距離,該功能廣泛套用於地塊的長度和寬度的測量。

三、邊界修整功能(選配):

邊界修整後的面積和長度直接顯示於螢幕,比如少走的那部分要把邊界往外修整,反之多走的要往裡修整,修整後面積直接顯示。

操作方法

開機後,按開始,把機子拿在手中或放在口袋中均可,繞要測量的土地行走一圈,再按停止,即顯示剛才所走的土地面積,部分機型亦能顯示圖形及價格。

優缺點

優點

操作簡單方便,無需再拉皮尺測量,省去不少人力、財力、物力,且可測量不規則土地面積。

缺點

小面積土地(小於1畝)精度不高,誤差較大,建議仍用手工測量。

GPS測畝儀的使用注意事項

1、如果打開FM功能,會導致面積測量儀不能使用,使用前確認FM功能關閉。

2、在首次測量前請等待1~2分鐘,使得星曆下載基本穩定,這樣能提高首次測量的精度。

3、太靠近建築物,或者樹木、地下,不影響定位,但是都會影響測量精度,說明書的技術指標,都是在無干擾下測得。能滿足農田作業需求。如用在林地,相應精度會有所降低。

4、如不用坡度功能測量面積,那么所測得的都是對應水平投影面積。

5、軟體開啟首次點擊“面積測量儀”不能雙擊,有可能導致應用程式錯誤。但是再次啟動該軟體可正常使用。

6、如出現不能關機的情況,請用筆尖插入重啟孔。

7、不能隨意在WINDOWSCE界面去刪除或者設定檔案。
