產品型號及含義
GGD□□□
G：交流低壓配電櫃
G：電器元件固定安裝、固定接線
D：電力用櫃
□：設計序號 1、分斷能力為15KA 2、分斷能力為30KA、3、分斷能力為50KA
□：主電路方案代號
□：輔助電路方案代號

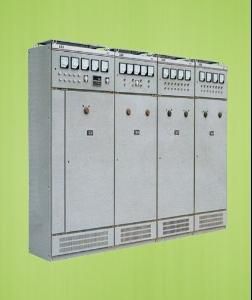

簡介
該產品分斷能力高，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關櫃的代表產品之一。 該產品符合IEC439《低壓成套開關設備
和控制設備》，GB7251《低壓成套開關設備》等標準。 ■使用條件
1、周圍空氣溫度不高於+40℃，不低於-5℃。24h內的平均溫度不得高於-35℃。
2、戶內安裝使用，使用地點的海拔高度不得超過2000m。
3、周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%)應考慮到由於溫度的變化可能會偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過5%。
5、設備應安裝在無劇烈震動和衝擊的地方，以及不足使電器元件受到腐蝕的場所。
6、用戶特殊要求時可與製造廠協商決解。
電氣性能
1、基本電氣參數見表 型號 額定電壓(V) 額定電流 (A) 額定短路開斷電流(KA) 額定短時耐受電流(KA) 額定峰值耐受電流(KA) GGD1380A1000151530B600(630)C400GGD2380A1500(1600)
303063B1000C600GGD3380A31505050105B2500C20002、主電路方案
GGD櫃的主電路設計了129個方案，總計298個規格（不包括輔助電路的功能變化而派生的方案和規格。其中：
----GGD1型49個方案 123個規格
----GGD2型53個方案 107個規格
----GGD3型27個方案 68個規格 主電路方案是徵求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方案。額定電流增加至3150A，適合2000KVA及以下的配電變壓器選用。 此外，為適應無功補
償的需要設計了GGJ1、GGJ2電容補償櫃，其主電路方案4個，共12個規格。 3、輔助電路方案 輔助電路的設計分供用電方案和發電廠方案兩部分。GGD櫃內有足夠的空間 安裝二次元件，同時還開發研製
了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。 4、主母線 考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時可採用單鋁排母線。額定電流大於1500A時採用
雙銅母線。生產廠按此規定製造樣機並通過型式試驗。當然，生產廠也可根據用戶的要求將鋁母線換成同等截流量的銅母線。 母線的搭接面均採用搪錫工藝處理。 ■結構特點
1、GGD型交流低壓配電櫃的櫃體採用通用櫃的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證櫃體的精度和質量。通用櫃的零部件按模組原理
設計，並有20模的安裝孔。通用係數高，可以使工廠實現預先生產，既縮短了生產製造周期，也提高了工作效率。
2、GGD櫃設計時充分考慮到櫃體運行中散熱問題。在櫃體上下兩端均有不同數量的散熱槽孔，當櫃內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進櫃，使密封的櫃體
自下而上形成一個自然通風道，達到散熱的目的。
3、GGD櫃按照現代工業產品造型設計的要求，採用黃金分割比的方法設計櫃體外形和各部分的分割尺寸，使整櫃美觀大方，面目一新。
4、櫃門用轉軸活動鉸鏈與構架相連, 安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與櫃體直接碰撞，也提高了門的防護等級。
5、裝有電器元件的儀表門用多股軟銅線與構架相連。櫃內的安裝件與構架間用滾花螺釘連線，整櫃構成完整的接地保護電路。
6、櫃體面漆可選用聚酯桔形烘漆，附著力強，質感好。整櫃呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
7、櫃體的頂蓋在需要時可拆除，便於現場主母線的裝配和調整，櫃頂的四角裝有吊環，用於起吊和裝運。
8、櫃體的防護等級為IP30,用戶也可根據使用環境的要求在 IP20～IP40之間選擇。 ■安裝及使用
產品到達收貨地點後，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因。對於不立即安裝的產品，應根據正常使用條件的規定，置於適當的場所。
1、產品安裝 產品的安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理乾淨，塗上中性凡士林或採取其他措施，然後用螺栓緊固。 2、產品在安裝完畢後
，投入運行前需進行如下項目的檢查與試驗:
a) 檢查櫃體面漆有無脫落，櫃內是否乾燥、清潔。
b) 電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
c) 主要電器的通斷是否可靠、準確，輔助接點的通斷是否可靠準確。
d) 儀表指示與互感器的變比及極性是否正確。
e) 輔助接點是否良好，絕緣支撐件、安裝件及附屬檔案是否安裝牢固可靠。
f) 輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整值是否符合設計要求，動作是否準確。
g) 電路的接點是否符合要求。
h) 保護電路系統是否符合電器原理圖要求。
i) 用500伏兆歐表測量絕緣電阻值不得低於1兆歐。
3、使用注意事項
a. 本產品為不靠牆安裝，單面開門操作，雙面開門維修的低壓配電櫃。產品的維修通道及櫃門，必須經考核合格的專業人員方可進入或開啟進行操作和維修。
b. 空氣斷路器經過多次合、分後，會使主觸頭局部燒傷和產生碳聚物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢查。
訂貨須知
用戶訂貨時須提供如下資料：
1、產品的全型號(包括主電路方案號和輔助電路方案號)；
2、主電路系統組合順序圖；
3、輔助電路電氣原理圖；
4、櫃內元器件清單；
5、其它與產品正常使用條件不符的特殊要求。
