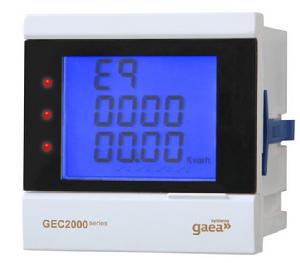

GEC2000系列儀表接線逆相序

GEC儀表的Pa=Ua*Ia*Cosα,Pb=Ub*Ib*Cosα,Pc=Uc*Ic*Cosα
當正常相序的時候,Cosα的值相會高一點,會達到0.9左右
舉例,當U=220V,I=5A,Cosα=0.866(舉例α=30°)
Pa=220*5*0.866=953(內部顯示)
Pb=220*5*0.866=953(內部顯示)
Pc=220*5*0.866=953(內部顯示)
P=Pa+Pb+Pc=2859(面板顯示)
當出現逆相序,例如Ia,Ic逆相序,此時A相將以Ua,Ic作為採樣信號,夾角變位這兩個信號間的夾角
仍以上例
Pa=Ua*Ic*Cosα=220*5*Cos90°=0(內部顯示)
Pb=Ub*Ib*Cosα=220*5*0.866=953(內部顯示)
Pc=Uc*Ia*Cosα=220*5*Cos150°=-953(內部顯示)
P=Pa+Pb+Pc=0(面板顯示)
在檢查三相電壓,電流,以簡單的乘積作為參考值。
內部顯示值(Pa,Pb,Pc)作為參考對象,
如果出現三相的功率值都與估算的參考值一致,僅正負號有區別,則可能是電流線接錯。
如果出現三相的功率值都與估算的參考值相差較大,且有正負號有區別,則可能是電流逆相序。
