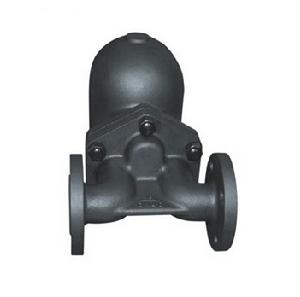

槓桿浮球式蒸汽疏水閥的最大優點是不受壓力,溫度,冷凝水流量波動的影響,連續排水,有水即排,最小過冷度為 0℃,能使加熱設備達到最佳工作效率；上海捷流閥業生產的槓桿浮球式蒸汽疏水閥的閥座總處於液位以下,形成水封,無蒸汽泄漏；它的最低工作壓力0.01Mpa,最大背壓率≤85%；內部帶有排氣裝置,槓桿浮球式蒸汽疏水閥採用自動排空氣閥,能自動排除不凝結氣體,非常靈敏,工作質量高,使用壽命長.該疏水閥設計有平衡雙閥座 結構,可達到小體積大排水量,特別適用於大型加熱設備和換熱站設備的阻汽排水,是大型加熱設備首選的蒸汽疏水閥。
上海捷流閥門結構特點：
採用新型閥機構(新 SCCV 關閉方式),具有優良的密封性和耐久性.
平衡雙閥座設計,比一般的疏水閥體積小而排量大,在特大排量場合更能發揮優越性.
內裝雙金屬片空氣自動排放閥,可防止空氣氣堵和蒸汽汽鎖.
全部部件安裝在閥蓋上,閥無需從配管上卸下,就可維修保養,簡單方便.
工作原理
該閥利用雙閥孔,使閥蕊在開閥時壓力相對減少,從而獲得超大排量.工作時浮球隨閥腔內液體位的變化而上下浮動,帶動槓桿打開或關閉閥座.由於閥座孔在凝結水水位以下,形成水封,水,汽自然分離,達到無蒸汽泄漏。
性能指標：
| 灰色區域:示意該產品不能使用. *PMO飽和蒸汽最大推薦使用壓力:13bar g. A-B:法蘭 PN1.6(DN25-100). A-C:法蘭 ANSI 150平面 和ANSI 125(DN25-50). A-D:法蘭JIS/KS 10 (DN25-100) |
技術參數:
| 公稱壓力 | 鑄鐵材質-PN16 | 鑄鋼材質-PN16 |
| PMA最高允許壓力 | 16bar g | 16bar g |
| TMA最高允許溫度 | 220℃ | 300℃ |
| TMI最低允許溫度 | -10℃ | -10℃ |
| PMO最大工作壓力* | 13bar g | 13bar g |
| TMO最大工作溫度 | 220℃ | 300℃ |
| TMIO最低工作溫度 | 0℃ | 0℃ |
| △PMX 最低工作壓差 | FT43-4.5 4.5bar | FT43-4.5 4.5bar |
| FT43 -10 10bar | FT43 -10 10bar | |
| FT43 -14 14bar | FT43 -14 14bar | |
| 最高冷態測試壓力 | 24bar g | 24bar g |
零件材料:
| 零件名稱 | 零件材料 | |
| 閥體 閥蓋 | 鑄鐵 | 鑄鋼 |
| 浮球 | 不鏽鋼 | 不鏽鋼 |
連線尺寸:
| DN | A |
| 25 | 160 |
使用說明:
1,疏水閥在安裝前必須清冼管路,除去雜物.
2,疏水閥應水平安裝,疏水前的管道要朝疏水閥方向下坡一點,以免產生汽鎖現象,其閥體上指示的流向必須與管路內凝結水的流向一致.
3,本閥在安裝時,應儘可能接近供熱設備,管路直徑不能小於本閥的公稱通徑.
4,本閥應安裝在蒸汽管路的末端,最低點.
5,整個裝置中,各設備各安裝疏水閥,分別排出凝結水,以免產生汽阻現象,影響加熱效果.
6,若長期停止送汽時,疏水閥體內的積水應由閥體下端螺塞孔排出.
7,在每個疏水閥前後要安裝閥門,宜採用閘閥,以便於維修疏水閥時使用.
上海捷流生產的疏水閥廣泛用於石油,化工,食品,造紙,冶金等行業大型蒸汽設備及高壓滅菌,空調設備,乾燥機,各種大型熱交換器等.
