概述
FQ視鏡適用於石油、化工、化纖、醫藥、食品等工業生產管路中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是各類管道上比較常用的一個部件,保障正常生產保證產品質量不可缺少的管道附屬檔案之一.
FQ視鏡又名浮球視鏡,管道直通視鏡,雷特浮球直通視鏡.
工作原理
FQ視鏡,由玻璃視鏡、觀察管道、進出水管道,觀察管道分別與進水管道和出水管道焊接連通,觀察管道內設定有浮球與絲網,絲網的作用是防止浮球隨介質流出觀察管道,浮球密度低於管道傳輸的液體密度.當管道內有介質流動的時候,浮球就會浮在介質之上,並且隨著介質流動的強度晃動,這樣就可以直觀的觀察到管道內介質的流動情況了.
主要技術資料
主體材料有碳鋼,304不鏽鋼,316,321,316L等.
視鏡的使用溫度取決於使用浮球的材質,一般塑膠球只有100度的使用溫度,不鏽鋼球可達600度.而視窗玻璃卻各有不同,分別是鋼化玻璃0-200度;高硼矽玻璃0-450度;石英玻璃0-600度.
連線方式最常用的有法蘭,螺紋,焊接等,也可以定做其他連線方式.
密封墊片採用聚乙烯四氟片.
結構樣式

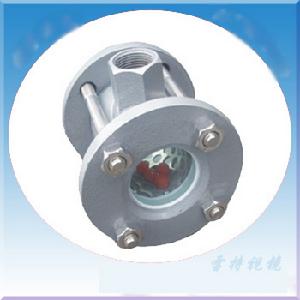

FQ視鏡的結構樣式最常用的有法蘭,螺紋,焊接等,下圖是螺紋式的.
FQ視鏡維護與保養
1、FQ視鏡是用於觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持乾淨無灰塵；
2、視鏡的視窗玻璃屬於宜損件，安裝視鏡時要小心輕放；
3、玻璃耐溫耐壓有一定的局限，視結構尺寸而變動,
4、允許急變溫度<60℃，玻璃因溫差過大會破裂，請注意保養。
