摘要
隨著全球的LCM製造業的迅速發展,LCM專用設備已日益受到製造商的高度重視。本文將著重介紹雙工位FOG邦定機的主要特點和技術指標,分析設備的機械結構以及控制系統的硬體和軟體的設計。

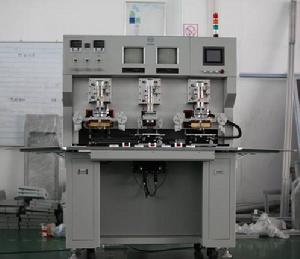

FOG邦定機下面以常用的雙伺服移動/脈衝式/1預壓+2主壓結構型式FOG邦定機設備為例作介紹。雙工位FOG邦定機是用於液晶模組產品製造過程中COF、COG、FPC、TCP等電路熱壓連線工序的專用設備。該設備為主預壓一體機型,採用單預壓、雙主壓相結合,雙工作檯結構,FPC工作檯x、y、z三向移動。
設備特點
*PLC控制,脈衝加熱方式,配合鈦合金熱壓頭,實現快速升溫,快速冷卻,可設定四段加熱工作,溫度準確控制;
*5.7"彩色觸控螢幕LCD顯示輸入,實現溫度曲線顯示,中文選單,所有參數設定瀏覽簡潔直觀;
*採用三個脈衝壓頭（雙伺服移動/脈衝式/1預壓+2主壓）,溫度,壓力分別獨立控制,保證產品良率;
*壓頭部分通過伺服控制可左右移動.可實現多組產品的連續壓接,提升工作效率;
*平台採用伺服控制前後移動,可實現精準定位,拖動等動作,滿足複雜工藝的壓焊需求;
設備用途
FOG邦定機用於液晶模組產品製造過程中COF、COG、FPC、TCP等電路熱壓連線工序的專用設備。
技術參數
*電 源：AC 220V 50Hz 5kW
*工作環境：10~60℃ 40%~~85%
*工作氣壓：0.5~0.7MPa
*焊接壓力：3~40Kgf
*溫度設定：RT~499℃
*熱壓時間：1~99 S
*熱壓精度：0.14mm
*產 能：600~1200pcs/h
*壓頭尺寸：MAX 70mmX 8mm
*機身尺寸：1480mm(L)×750mm(W)×1680mm(H)
*重 量：350Kg
