FCP(Fibre Channel Protocol)是使用底層光纖通道連線的SCSI接口協定(網狀信道和網狀信道協定)。

FCP[網狀信道和網狀信道協定] FCP[網狀信道和網狀信道協定]

FC & FCP:光纖通道和光纖通道協定

(FC & FCP:Fibre Channel and Fibre Channel Protocol)

網狀信道標準(FCS)定義了一種用於連線工作站、大型機、巨型機、存儲設備以及顯示設備等的高速數據傳輸機制。FCS 滿足了大量信息的快速傳輸需求,並減輕了支持當前多通道和網路環境的系統提供商的負擔,這是因為 FCS 為網路、存儲以及數據傳輸提供了一個單一標準。網狀信道協定是一種在網狀信道上的 SCSI 接口協定。

網狀信道(FC)主要特徵如下:

性能:傳輸速率範圍從 266Mb/s 到 4Gb/s;

支持光介質和電介質,工作速率範圍從 133Mb/S 到 1062Mb/S,傳輸距離為 10km;

小連線器;

高頻寬利用率,與距離無關;

支持從小型機到巨型機的多種性價比級別;

可以傳送多種接口命令集,包括 IP、SCSI、IPI、HIPPI-FP 以及音頻 / 視頻。

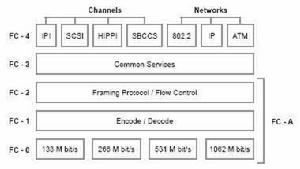

FC 各組成部分如下:

FC-0 – 物理介質接口;

FC-1 – 數據的編碼和解碼以及在物理介質上傳輸的物理鏈路控制信息;

FC-2 – 傳輸構成幀、序列以及交換的協定信息單元;

FC-3 – 提供諸如分段處理(striping)、節選組(hunt group)以及組播等高級特徵所需要的通用服務; .

FC-4 – 運行在網狀信道上的應用程式接口,如網狀信道協定 (FCP)中的小型計算機系統接口(SCSI)。

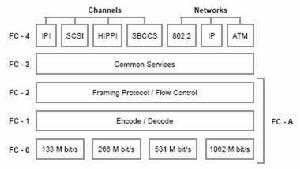

網狀信道協定 (如附圖)

網狀信道(FC)中的基本實體是網狀信道網路,與一般分層網路不同的是,一個網狀信道網路很大程度上由功能單元以及各單元間接口所指定,各部分組成如下:

N_PORTs – 網狀信道流量終點;

FC Devices –N_PORT 訪問的網狀信道設備;

Fabric Port – 網狀網路接口,連線 N_PORT ;

在 N_PORT 間傳輸數據幀的網路結構;

交換結構或混合結構下的一組輔助伺服器,包括支持設備發現和網路地址解析服務的名稱伺服器。

主要的網狀信道網路拓撲組成如下所示:

Arbitrated Loop –N_PORTs 以菊花鏈(daisy-chain)形式連線在一起;

Switched Fabric – 由交換單元組成的網路;

Mixed Fabric – 由交換機和 "fabric-attached" 環路組成的網路。 L_PORT 將 loop-attached N_PORT (NL_PORT)與環路連線起來,並且 NL_PORT 通過 FL_PORT 接入該結構。
