簡介

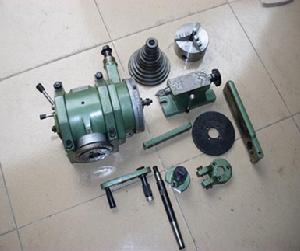

F11分度頭F11分度頭是銑床上的主要附屬檔案之一，利用分度刻度環和游標，定位銷和分度盤以及交換齒輪，能將裝卡在頂尖間或卡盤上的工件分成任意角度，可將圓周分成任意等份，輔助工具機利用各種不同形狀的刀具進行各種溝槽﹑正齒輪﹑螺旋正齒輪﹑阿基米德螺線凸輪等的加工工作。該產品還備有圓工作檯，工件可直接緊固在工作檯上，也可利用裝在工作檯上的夾具緊固，完成工件多方位加工。
性能
F11分度頭備有圓工作檯，將它安裝在分度頭主軸上，工件可直接緊固在工作檯上，也可利用裝在工作檯上的夾具緊固，可完成工件多方位加工。
F11125C，F11160C型萬能分度頭，是根據用戶要求特殊訂貨的產品。本產品是在F11125A,F11160A型萬能分度頭的基礎上進行了改進，能隨較大負荷。
F11100AL，F11125AL,F11160AL型萬能分度頭，分度手把為左置。
參數
| Item | F11100A | F11125A | F11160A | F11200A | ||
| 中心高 | 100 | 125 | 160 | 200 | ||
| 主軸由水平位置向上轉動的角度 | ≤95° | |||||
| 主軸由水平位置向下轉動的角度 | ≤5° | |||||
| 分度手輪每轉，主軸迴轉角度 | 9°（540grad.,1' each) | |||||
| 游標最小示值 | 10" | |||||
| 蝸桿副傳動比 | 1:40 | |||||
| 主軸孔錐度（莫氏） | MT3 | MT4 | ||||
| 定位鍵寬度 | 14 | 18 | ||||
| 主軸法蘭盤定位短錐直徑 | Φ41.275 | Φ53.975 | Φ53.975 | Φ53.975 | ||
| 分讀盤孔數 | 第一面 | 24,25,28,30,34,37,38,39,41,42,43 | ||||
| 第二面 | 46,47,49,51,53,54,57,58,59,62,66 | |||||
| 變換齒輪 | 模數 | 1.5 | 2 | |||
| 齒數 | 2.5,30,35,40,50,55,60,70,80,90,100 | |||||
| 分度手柄一整轉主軸單個分度誤差 | ±45" | |||||
| 主軸在任意1/4圓周上的累積誤差 | ±1" | |||||
| 最大承重 | 100 | 130 | 130 | 130 | ||
| 淨重 | 67 | 101.5 | 113 | 130 | ||
| 毛重 | 79 | 111.5 | 123 | 140 | ||
| 箱體尺寸 | 616×465×265 | 635×530×530 | 710×535×342 | 710×535×342 | ||
使用方法
分度頭是銑床的重要附屬檔案之一，常用來安裝工件銑斜面，進行分度工作，以及加工螺旋槽等。
分度頭的作用：1) 用各種分度方法(簡單分度、複式分度、差動分度)進行各種分度工作。2)把工件安裝成需要的角度，以便進行切削加工(如銑斜面等)。3)銑螺旋槽時，將分度頭掛輪軸與銑床縱向工作檯絲槓用“交換齒輪”聯接後，當工作檯移動時，分度頭上的工件即可獲得螺旋運動。
結構
圖1為常用的分度頭結構，主要由底座、轉動體、分度盤、主軸等組成。主軸可隨轉動體在垂直平面內轉動。通常在主軸前端安裝三爪卡盤或頂尖，用它來安裝工件。轉動手柄可使主軸帶動工件轉過一定角度，這稱為分度。
圖1 萬能分度頭結構圖
1—分度手柄 2—分度盤 3—頂尖 4—主軸 5—轉動體 6—底座 7—扇形夾
分度頭的安裝與調整：
1 . 分度頭主軸軸線與銑床工作檯台面平行度的校正 如圖2 所示，用直徑40mm 長400mm 的 校正棒插入分度頭主軸孔內，以工作檯台面為基準，用百分表測量校正棒兩端，當兩端值一致時，則分度頭主軸軸線與工作檯台面平行。
功能
1）使工件繞本身軸線進行分度（等分或不等分）。如六方、齒輪、花鍵等等分的零件。
2）使工件的軸線相對銑床工作檯台面扳成所需要的角度（水平、垂直或傾斜）。因此，可以加工不同角度的斜面。
3）在銑削螺旋槽或凸輪時，能配合工作檯的移動使工件連續旋轉。
分度方法
簡單分度方法。例如，分度z=35。每一次分度時手柄轉過的轉數為：
n=40/z=40/35=1又1/7
即每分度一次，手柄需要轉過1又1/7 轉。這1/7轉是通過分度盤來控制的，一般分度頭備有兩塊分度盤。分度盤兩面都有許多圈孔，各圈孔數均不等，但同一孔圈上孔距是相等的。第一塊分度盤的正面各圈孔數分別為24、25、28、30、34、37；反面為38、39、41、42、43，第二塊分度盤正面各圈孔數分別為46、47、49、51、53、534；反面分別為57、58、59、62、66。
