簡介

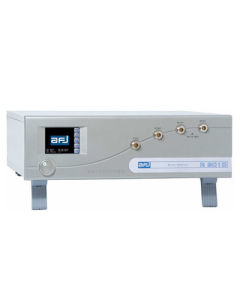

IF數位化認證級EMI測試接收機符合CISPR 16-1，依據CISPR，EN 550xx，FCC和MIL等標準的電磁干擾測量。適合家電（CISPR 14-1）、照明設備（CISPR 15）的EMI測試。為基於微處理器控制的智慧型接收機，可以使用控制平台（計算機）軟體進行控制，實現自動測試。內置預選器，具有很高的動態範圍，能進行精確的EMC測量。EMI測試接收機特點
可任意設定、修改不同標準的限值，方法簡單且功能完善。可根據不同的配件選擇傳導因子儀器自動對數據進行數據處理。
進行掃描粗測，同時測出峰值和平均值的兩條曲線；也可單測平均值或峰值的曲線。
儀器可進行最終測試，每個頻段測出一個最大點的準峰值和平均值；也可人為選點進行準峰值和平均值的終測。
對超標的頻率點進行自動的準峰值測量，還可以觀察單個頻率點準峰值的動態變化，直觀的圖形化能量條顯示終端測試電壓值，並具有最大值保持功能。
儀器可以給出結果的測試報告，報告可以加入測試人員的信息，可以直接列印書面報告也可保存電子版報告，報告可以通過USB口輸出，報告格式為通用格式可在在網路上傳送。
軟體設計更加人性化，可在測試過程中調整上下限值，達到最佳的顯示效果。還可對任意範圍進行放大，更準確地觀察測試數據。豐富的幫助信息，幫助使用者對設備的各項功能有更深層的了解。
性能要求
頻率穩定性：10 -6輸入阻抗：50W
測量頻率範圍：9kHz ～ 1000MHz
頻率解析度： (9kHz ～ 150kHz)：30Hz；(150kHz ～ 30MHz)：1kHz
(30MHz ～ 1000MHz) ：10kHz
駐波係數：1.3 （RFATT > 10dB）
測試模式 平均值 準峰值 峰值
終端電壓測量範圍：0dB ～ 120dB（S/N=6dB 1mV=0dB）
終端電壓測量誤差：（在標準工作狀態下）≤±2dB
場強測量範圍：在終端電壓的範圍上加校正：自動
輸出方式：
1、具有USB接口、可通過移動硬碟或隨身碟拷貝出測試數據或測試報告
2、軟碟存儲
列印和輸出、
軟體：配有數據讀取軟體
接口：USB接口
可外配滑鼠、鍵盤和液晶顯示器
電源：50Hz 220V
儀器的外形尺寸：420mm×430mm×144mm
主機重量：約14kg
EMI測試接收機套用
EMI測試接收機是集天線與接收機為一體的全自動EMI測試接收機，是進行空間場強測試的重要設備，用以測量空間的無用或有害的相關干擾信號；與此同時，也可以測量空間電台、電視台發出的有用無線電信號的場強。參數
| 頻率 | 頻率範圍 | 9kHz-300MHz | ||
| 頻率解析度 | 1Hz | |||
| 精度 | 2x10 | |||
| 測量時間 | 手動模式 | 2ms到90分鐘 | ||
| 掃頻模式 | 2ms到1s | |||
| 解析度頻寬 | 數字EMI濾波器頻寬 | 200Hz，9kHz，120kHz（-6dB） | ||
| 硬體濾波器頻寬 | 15kHz，1MHz | |||
| 預選器 | 固定和可調濾波器 | 9kHz－150kHz；150kHz－2MHz；2MHz－6MHz；6MHz－15MHz；15MHz－30MHz；30MHz－60MHz；60MHz－140MHz；140MHz－300MHz | ||
| 最大輸入電平 | DC電壓 | 50V（AC耦合） | ||
| 連續波RF功率 | +20dBm | |||
| 脈衝頻譜密度 | +97dBµV/MHz | |||
| 本底噪聲 | 檢波器 | IF 200Hz | IF 9kHz | IF 120kHz |
| 峰值 | <-10 dBµV | <10 dBµV | <10 dBµV | |
| 準峰值 | <-15 dBµV | <5dBµV | <5dBµV | |
| CISPR 平均值 | <-20 dBµV | <0 dBµV | <5 dBµV | |
| RMS | <-20 dBµV | <0 dBµV | <5 dBµV | |
| CISPR RMS | <-20 dBµV | <0 dBµV | <5 dBµV | |
| 檢波器 | 峰值、準峰值、CISPR 平均值，RMS，CISPR RMS | |||
| 顯示器 | 3.5”TFT，觸控螢幕 | |||
| 輸入連線埠 | 輸入阻抗 | 50歐姆，N型連線器 | ||
| 輸入衰減器 | 0到50dB，步進10dB | |||
| VSWR | 2.0到1.0（衰減器=0dB）； | |||
| 1.2到1.0（衰減器≥10dB） | ||||
| 跟蹤信號發生器 | 頻率範圍 | 9kHz-30MHz | ||
| 電平 | 50－95dBµV | |||
| 其他參數 | 接口 | 乙太網10/100BaeT，TCP連線埠1893 | ||
| 供電電源 | 230VAC±10% 50-60Hz，功率消耗50VA | |||
| 工作溫度 | 0℃－45℃ | |||
| 存儲溫度 | -20℃－70℃ | |||
| 尺寸（WxHxD） | 450x135x436mm | |||
| 重量 | 15kg | |||
