介紹
美國EMC公司(ElectronMachineCorporation)成立於1946年，EMC公司專業設計和製造工業測量和控制儀器。E-Scan線上濃度儀儀在許多工藝過程的成功使用使之成為這些領域的行業標準，如造紙、食品、化工、鋼鐵等行業。 遍布全球的專業銷售和服務人員，確保產品長期無故障運行，幫助客戶實現最大的經濟價值。
EMCE-Scan是一種基於微處理器的臨界角濃度儀，它即可用於測量工藝過程流體的折光率，也可作為故障指示器或完整的工藝過程控制系統的有機組成部分。EMCE-Scan配備有故障自診斷程式，因此不需要特殊的測試設備就可以實現故障診斷和隔離。折光儀出廠前已按您的工藝要求進行了校準和溫度補償，當您收到濃度儀時即可以進行快速安裝和立即使用。用戶也可以進入校準程式來改變系統參數，以使您的折光儀用於測量另外不同的工藝流體。EMC公司將快速的微處理器技術與精確的電子掃描技術相結合，加上強有力的用戶界面、友好的系統軟體，使EMCE-Scan成為21世紀最先進的折光儀。
原理

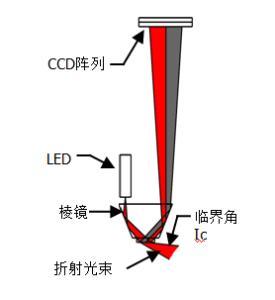

來自於LED的光線穿過稜鏡表面並經過稜鏡的反射面反射到達工作面(稜鏡與工藝流體的接觸面)。到達這個工作面的光線以一系列的角度橫穿這個工作面，包括與被測量流體的臨界角(Ic)。以大於臨界角的角度穿過工作面的光線被折射入測量流體中，以小於臨界角的角度穿過工作面的光線被反射到稜鏡的另一個反射面並穿過稜鏡到達CCD線性陣列組並被掃描。
EMCE-Scan線上濃度儀使用的CCD線性陣列包含3648個獨立的象素點。
EMCE-Scan線上濃度儀使用當今最先進的CCD技術。在E-Scan線上濃度儀中圖象是由電子掃描而來的簡單光線和黑暗間隔所組成。當過程流體的折射率改變時，臨界角的變化將改變光亮/黑暗時間的比率，並被CCD所檢測到。時間間隔的變化被處理和加強並以折射率、Brix、固形物含量或其它的測量單位形式顯示出來。這種CCD掃描測量技術，提供了很高敏感度，並不受被測流體中夾帶的氣泡或震動流的影響。另外，EMCE-Scan線上濃度儀使用LED光源（100000小時）。這種光源需要最小的能量、產生最少的熱量並具有最長的使用壽命。
線上濃度儀原理線上濃度儀原理
EMCE-Scan控制器
EMCE-Scan控制器是由玻璃鋼澆鑄成型，可在惡劣的環境中提供最大保護。控制器具備NEMA4X防護等級。
控制器前面板包括一個顯示器和一個20個觸摸按鈕組成的操作界面。
顯示器包括一個640×480象素的LCD顯示屏，為操作人員提供各種不同的信息。20個觸摸按鈕允許操作人員進行操作和設定。
標準E-Scan特點
640×480象素彩色LCD顯示器
586SX微處理器，運行頻率113MHz
操作界面友好軟體
校準可以按用戶要求的單位進行
98種多範圍能力
用戶友好的診斷功能
感測器中使用CCD光學感測器，消除了機械掃描設備
輸出可以直接驅動清洗電磁閥和報警
4-20mA和RS232輸出

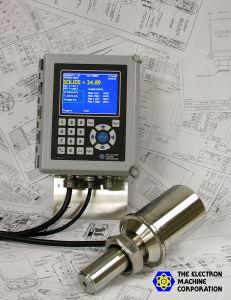

E-Scan線上濃度儀E-Scan線上濃度儀
可選的E-Scan特點
測量值PID控制
溫度PID控制
根據需要進行多範圍校準
不鏽鋼NEMA4X感測器連線頭
雙感測器能力
本質安裝感測器
套用
EMCE-Scan折光儀的線上使用保證了更穩定的產品質量，從而降低了產品生產成本。在今天競爭激 烈的市場，產品性價比是廠家獲得最大利益的主要保證。依靠我們在過程折光儀方面60多年的經驗， 可以為您的生產提供更好的幫助。
典型的安裝適配器
EMC公司供應安裝適配器以方便您將折光儀安裝在您的生產過程中。這些適配器既可以是標準的，也 可以按客戶需求進行定製。一些標準的類型包括管形材料、標準的管道和衛生級別的適配器、容器安 裝等。特殊的隔離閥適配器允許用戶將折光儀從正在運行的管道上拆下來。特殊材質和合金可供選擇 以適合您的工藝過程需要。
適配器也可以在供應時加裝內置的稜鏡清洗裝置，這些裝置可以由折光儀程式自動啟動。稜鏡清洗可以由用戶來完成，折光儀將會監視這個清洗周期的正確運行。
對於特殊的套用，EMC也設計了特殊的清洗系統和適配器。請諮詢EMC公司或中國辦事處。
中國辦事處中國辦事處
保證
EMC公司保證由EMC公司製造的設備沒有材料和工藝缺陷。如果在出廠後的一年內發現上述故障， EMC公司保證將修理或置換有缺陷的部件。這個保證不適用於設備破損或不當使用造成的設備損壞。
另外，我們保證EMCE-Scan折光儀實際使用性能將符合或超過所寫的性能規格。
