介紹用於氨水濃度線上測量的折光儀的構造、特點、工作原理以及在氨氣尾氣回收、脫硝脫硫氨水濃度測量中的套用。
前言
溶液的濃度是指在一定量的溶液（或溶劑）中所含溶質的量。測定方法主要有滴定法，實驗室儀器測定法，但這種測定方法化驗數據滯後，在生產上不能及時調整氨水溶液濃度，使工業產品質量不能保證。在國內利用溶劑（例如水）對廢氣中的有害或有價值成分（如氨氣）的強吸收能力，來淨化廢
氣達到排放標準，或者回收有價值組分、經蒸餾提純後循環使用，或者同時達到淨化和回收兩個目的。為提高回收的程度及利用率，大部分化工公司都在用美國EMC公司E-Scan型氨水線上濃度儀，用於適時檢測氨水的濃度，遠處4～20mA信號到DCS系統，集成控制適時調整系統內液體濃度。
背景
國內化工公司原有生產線測量氨水濃度採用化驗分析方法，每2小時取樣一次，取樣後在中心化驗室由化驗員用實驗室型的酸鹼中和試劑測量。這種測量方法對工藝數據滯後、取樣環境、溫度變化、人工操作、儀器受周圍環境等因素都對化驗數據的準確性造成影響。不能隨工藝條件的變化做適時的調整，就不能夠保障產品的穩定的質量指標。
工作原理
由於光在不同介質中的傳播速度不同，光從一種介質射像另一種介質時,光的傳播方向發生了改變，這種現象叫做光的折射。人類對光的折射進行了長期的研究，總結出光在發生折射時所遵循的基本定律--光的折射定律（20℃）。

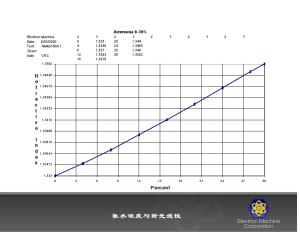

氨水濃度與折光率線性關係圖結構及功能

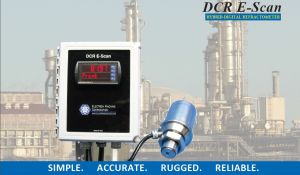

EMCE-Scan氨水線上濃度儀分體式結構設計，分為感測器和變送器兩部分。
感測器由：藍寶石稜鏡（9Mosh）、內置PT1000溫度感測器、長壽命LED光源、3648像素解析度的CCD感測器組成；
變送器由：Intel586sx133MHz的CPU，彩色LCD顯示器，鍵盤，EPROM存儲卡及自動清洗系統組成。
儀器採用全螢幕蔽干擾設計、耐高溫和振動、寬量程（氨水0-30%)，出廠線性校準和自動溫度補償。儀器操作界面友好軟體，內置PT1000溫度感測器，線上檢測氨水的工藝溫度，自動溫度補償並遠處0-10V的信號。儀器可採用RS-232與計算機通訊，並可通過4～20mA信號與DCS相通訊。由DCS控制調節氨水濃度。EMCE-Scan氨水線上濃度儀，無耗材，免維護，無漂移。儀器的自動清洗清洗系統自動清洗稜鏡及自診斷功能及時排除故障，保證儀器的準確性，可減輕維護人員的工作量。全澆注玻璃鋼外殼和全螢幕蔽鋼板內壁設計，保證了儀器可以在任何惡劣的工況條件下運行平穩。
實踐套用
EMCE-Scan氨水線上濃度儀測量氨水的濃度，工藝控制在0%～30%之間，折光率在1.3330～1.3502nD之間。直接安裝於循環液體管路上，隨時測量氨水濃度的變化，測量值傳送到DCS通過PID調節，精確輸出閥位信號控制補給水量，保證氨水的濃度恆定，這對氨氣回收利用率起保障作用。EMCE-Scan氨水線上濃度儀運算速度快、準確，偏差小於0.1%。測量值保持線性。儀器有溫度自動補償功能。操作簡單方便、維護量少、工作可靠等優點。EMCE-Scan氨水線上濃度儀在高溫有腐蝕性氣體的環境下仍然十分準確。實踐證明EMCE-Scan氨水線上濃度儀能夠為工業生產提供準確的數據，在國內是套用效果最好的一套濃度分析儀器。

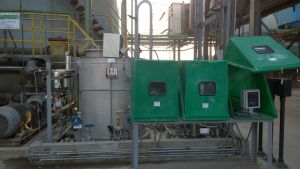

線上氨水濃度儀安裝現場結論
因測試精準穩定和明顯的優越性，在中國化工行業和各大設計院實際大量線上使用EMCE-Scan氨水線上濃度儀，性能穩定、測試準確，使用良好。
