產品概述
DXK系列水泵控制櫃由自動部分：外圍操作執行機構，電機綜合保護不分及其它各種感測裝置組合而成，是基於工頻對水泵電機進行起停控制的一種經濟實用、安全可靠、維護簡便的自動供水裝置。根據多年來的水泵、泵控制設備的經驗，經自動控制領域的專家反覆論證後最佳化處理，精心設計而成的產品。產品的各種型號分別具有主迴路短路、缺相、過載及專用泵的泵殼泄漏，定子繞組超溫保護等功能，可配合水泵高效、可靠運行。控制櫃為了在不同場合均能受到各類信號源的有效控制，自動供水控制櫃在液位控制基礎上，另設計壓力控制型、溫度控制型、時間控制型、空調聯合控制型、潛污泵專用型及消防控制型等產品。如用戶需要其它特殊方式的裝置，我可以進行專門的設計製造。本控制櫃選用各名牌廠出產的低壓電器和感測器和感測裝置，所以質量上乘、經久耐用、控制精度高
產品特點
1、電路設計簡潔明了、思路清晰、便於故障、分析維護；
2、性能優良、控制方式靈活、抗干擾能力強、工作穩定可靠；
3、控制程式化，可按用戶需要實現多種控制方式。如：液位控制、壓力控制、時間控制、消防控制等；
4、手動、自動控制功能設定、保證設備的安全連續運行、功能強、壽命久。
功能原理及用途
一、控制模式

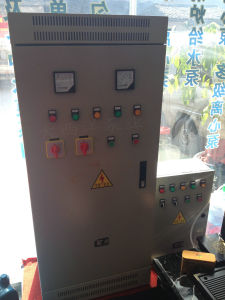

水泵控制櫃 1、一用一備：控制1#、2#兩台水泵，自動時，可工作於“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”超動時用面板操作鈕控制。如用戶要求增加“兩用”模式（即兩台泵同時用），請訂貨時詳細說明；
2、二用一備：控制1#、2#、3#三台水泵，可工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵將自動投入工作。“手動”起動時用操作鈕控制。若關掉一台主泵，即變為“一用一備”如果用戶要求增加“三用”工作模式（三台泵可同時用）請訂貨時詳細說明；
3、三用一備：控制1#、2#、3#、4#四台水泵，可工作於“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動”起動時，用面板操作按鈕控制，若是關掉一台主泵，即變為“兩用一備”，若關掉兩台主泵，即變為“一用一備”。如果用戶要求增加“四用”工作模式（即四台泵同時使用），請訂貨詳細說明。
二、控制方式：
1、“Y”液位控制：該型控制櫃配浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止；
2、、“P”壓力控制：該型控制櫃配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用於用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制櫃應有範圍極廣；
3、“T”溫度控制：該型控制櫃外按溫度感測器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。套用於恆溫，交換機組系統等；
4、“S”時間控制：該型控制櫃內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用於需定時控制的設備等；
技術參數
1、水泵控制櫃
消防控制櫃
控制電機功率：0.37-15KW；
控制電壓：380V；
控制水泵台數：1-4台。
2、星三角啟動水泵控制櫃
控制電機功率：15-90KW；
控制電壓：380V；
控制水泵台數：1-5台。
3、自耦降壓啟動水泵控制櫃
控制電機功率：15-160KW；
控制電壓：380V；
控制水泵台數：1-5台。
4、軟啟動水泵控制櫃
控制電機功率：15-280KW；
控制電壓：380V；
控制水泵台數：1-5台。
5、全自動變頻調速水泵控制櫃
控制電機功率：0.18-315KW；
控制電壓：380V；
控制電機台數：1-7台；
壓力控制精度:0.02MPa或-0.02MPa
