主要技術參數和顯示特性
源電：VDD 3.3V~+5V(內置升壓電路，無需負壓)；
顯示內容：128 列× 64 行
顯示顏色：黃綠
顯示角度：6：00 鍾直視
LCD 類型：STN
與MCU 接口：8 位或4 位並行/3 位串列
配置 LED 背光
多種軟體功能：游標顯示、畫面移位、自定義字元、睡眠模式等

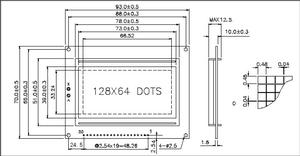

外形尺寸
外觀尺寸：93×70×12.5mm 視域尺寸：73×39mm
標準模組管腳說明
| 引腳號 | 引腳說明 | 功能說明 |
| 1 | VSS | 模組的電源地 |
| 2 | VDD | 模組的電源正端 |
| 3 | V0 | LED驅動電壓輸入端 |
| 4 | RS(CS) | 並行的指令/數據選擇信號：串列片選信號 |
| 5 | R/W(SID) | 並行的讀寫選擇信號：串列的數據口 |
| 6 | E(CLK) | 並行的使能信號：串列的同步時鐘 |
| 7 | DB0 | 數據0 |
| 8 | DB1 | 數據1 |
| 9 | DB2 | 數據2 |
| 10 | DB3 | 數據3 |
| 11 | DB4 | 數據4 |
| 12 | DB5 | 數據5 |
| 13 | DB6 | 數據6 |
| 14 | DB7 | 數據7 |
| 15 | PSB | 並/串列接口選擇：H-並行，L-串列 |
| 16 | NC | 空 |
| 17 | /RET | 復位（低電平有效） |
| 18 | NC | 空 |
| 19 | LED_A | 背光源正極（LED+5V） |
| 20 | LED_K | 背光源負極（LED-0V） |
功能介紹
1、清除顯示
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L L L L H
功能：清除顯示螢幕，把 DDRAM位址計數器調整為“00H”
2、位址歸位
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L L L H X
功能：把 DDRAM 位址計數器調整為“00H”，游標回原點，該功能不影響顯示 DDRAM
3、位址歸位
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L L H I/D S
功能：把 DDRAM 位址計數器調整為“00H”，游標回原點，該功能不影響顯示 DDRAM 功能：執行該命令
後，所設定的行將顯示在螢幕的第一行。顯示起始行是由 Z 地址計數器控制的，該命令自動將 A0-A5位地
址送入 Z 地址計數器，起始地址可以是 0-63範圍內任意一行。Z 地址計數器具有循環計數功能，用於顯示
行掃描同步，當掃描完一行後自動加一。
4、顯示狀態 開/關
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L H D C B
功能： D=1；整體顯示 ON C=1；游標 ON B=1；游標位置 ON
5、游標或顯示移位控制
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L H S/C R/L X X
功能：設定游標的移動與顯示的移位控制位：這個指令並不改變 DDRAM 的內容
6、功能設定
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L H DL X 0 RE X X
功能：DL=1（必須設為 1） RE=1；擴充指令集動作 RE=0：基本指令集動作
7、設定CGRAM 位址
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L H AC5 AC4 AC3 AC2 AC1
AC0
功能：設定 CGRAM位址到位址計數器（AC）
8、設定DDRAM位址
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L H AC6 AC5 AC4 AC3 AC2 AC1
AC0
功能：設定 DDRAM位址到位址計數器（AC）
9、讀取忙碌狀態（BF）和位址
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L H BF AC6 AC5 AC4 AC3 AC2 AC1
AC0
功能：讀取忙碌狀態（BF）可以確認內部動作是否完成，同時可以讀出位址計數器（AC）的值
10、寫資料到 RAM
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
H L D7 D6 D5 D4 D3 D2 D1 D0
功能：寫入資料到內部的 RAM（DDRAM/CGRAM/TRAM/GDRAM）
11、讀出 RAM的值
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
H H D7 D6 D5 D4 D3 D2 D1 D0
功能：從內部 RAM讀取資料（DDRAM/CGRAM/TRAM/GDRAM）
12、 待命模式（12H）
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L L L L H
功能：進入待命模式，執行其他命令都可終止待命模式
13、捲動位址或 IRAM 位址選擇（13H）
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L L L H SR
功能：SR=1；允許輸入捲動位址 SR=0；允許輸入 IRAM位址
14、反白選擇（14H）
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L L H R1 R0
功能：選擇 4 行中的任一行作反白顯示，並可決定反白的與否
15、睡眠模式（015H）
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L L L H SL X X
功能：SL=1；脫離睡眠模式 SL=0；進入睡眠模式
16、擴充功能設定（016H）
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L L H H X 1 RE G L
功能：RE=1；擴充指令集動作 RE=0；基本指令集動作 G=1；繪圖顯示 ON G=0；繪圖顯示 OFF
17、設定 IRAM位址或捲動位址（017H）
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L L H AC5 AC4 AC3 AC2 AC1
AC0
功能：SR=1；AC5~AC0 為垂直捲動位址 SR=0；AC3~AC0 寫 ICONRAM 位址
18、設定繪圖 RAM位址（018H）
CODE： RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L L H AC6 AC5 AC4 AC3 AC2 AC1
AC0
功能：設定 GDRAM位址到位址計數器（AC）
