DD_ZD礦用單軸振動篩

10 10 10

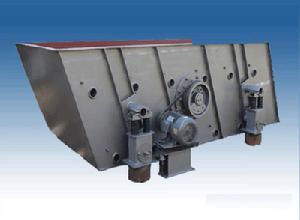

DD_ZD礦用單軸振動篩

礦用單軸振動篩又稱煤用單軸振動篩，是一

種作圓運動的振動篩。可供黑色、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。本公司生產的 DD/ZD系列礦用單軸振動篩煤用單軸振動篩篩機適用於煤炭、礦山、建材輕工、化工等行業對中細粒的分級單軸篩運動軌跡為圓，具有結構簡單、維修方便、作業可靠的優點。

DD、ZD系列礦用單軸振動篩技術參數

篩子型號		DD918	2DD918	ZD1224	1ZD1224	ZD1530	2ZD1530	ZD1540	2ZD1540	ZD1836	ZD2160
篩面規格(mm)		900×1800		1200×2400		1500×3000		1500×4000		1800×3600	2100×6000
工作面積(m)		1.6		2.9		4.5		6		6.5	12.9
給料粒度(mm)		≤60		≤100		≤100		100		150	150
篩面層數		1	2	1	2	1	2	1	2	1	1
篩孔尺寸(mm)		1 2 3 6 8 10 13 16 20 25		6 8 10 13 16 20 25 30 40		6 8 10 13 16 20 25 30 40 50					10 13 16 20 25 30 40 50
振動頻率(r/min)		1000		850							900
雙振幅(mm)		5～6		6～7							～8
拋射強度		3.5		2.99							3.3
篩面傾角(度)		15～25		15～25							15～25
安裝形式		吊式		座式
電動機	型號	Y100L1-4		Y112M-4		Y132S-4		Y132M-4		Y160M-4	Y180L-4
	轉速(r/min)	1430		1440		1440		1440		1460	1470
	功率(kw)	2.2		4		5.5		7.5		11	22
外形尺寸(mm)		2150×1418×575	2200×1418×630	2500×2150×1340	2600×2200×1730	3100×2690×1570	3200×2690×2250	4000×2505×2028	4200×2600×2660	3670×2990×1807	6676×2420×1600
重量(kg)		440	600	1130	1545	1650	2260	2070	2850	1960	6529
