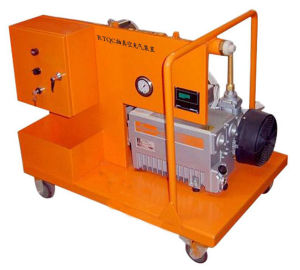

一、DBM-QCSF6氣體抽真空充氣裝置產品簡介
DBM-QCSF6氣體抽真空充氣裝置主要用SF6氣體斷路器、電器的安裝、運行、維護時抽真空、真空測定、充入SF6氣體、補充SF6氣體等。具有體積小、抽速快等特點
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由真空泵、指針式真空表、調節閥、輸氣管以及維護SF6斷路器的必須的閥門和儀表控制部件組成，具有如下主要功能：
對SF6電器進行抽真空及真空測量。2.對SF6電器充氣。
二、DBM-QCSF6氣體抽真空充氣裝置產品別稱
SF6抽真空充氣裝置，SF6抽真空裝置，SF6氣體抽真空裝置
三、DBM-QCSF6氣體抽真空充氣裝置產品特點
抽真空充氣速效高、能耗少
電源設有相序自動換相系統
高精度熱偶真空計，簡潔實用
設計先進，功能齊全，結構合理，操作簡潔明了
裝置控制系統採用最新技術的SF6專用閥門
設備採用移動式結構，方便現場使用，便於移動，不傷害地面
整機體積小、總量輕、噪聲低
四DBM-QCSF6氣體抽真空充氣裝置技術參數
1.裝置極限真空度小於10Pa
2.裝置年泄漏率小於1%
3.充氣系統壓力小於0.8Mpa
4.系列型號：4型 真空泵速率 4升/秒（14.4m3/h）
8型 真空泵速率 8升/秒（28.8m3/h）
15型 真空泵速率 15升/秒（54m3/h）
30型 真空泵速率 30升/秒（108m3/h）
70型 真空泵速率 70升/秒（252m3/h）可選用羅茨泵機組
150型 真空泵速率 150升/秒（540m3/h）可選用羅茨泵機組
五、DBM-QCSF6氣體抽真空充氣裝置選配配置
1、真空泵：採用ZXZ系列或德國BUSCH、LEYBOLD
2、真空計：採用數顯真空計ZDR-I型或GD881型
3、閥門採用不鏽鋼波紋管截止閥或進口球閥，既能與氣瓶相連，也能通過減壓閥與充氣皮管相連。兩種接頭可供選擇。
4、採用DDC-JQ真空電磁擋板閥與真空泵相接。可防止抽真空過程中可能發生的返油現象。
5、電器控制系統：正轉命令
6、充入氣體壓力的控制用減壓閥調節。
7、抽真空連線管路和充氣管路各1根5米。
8、可選氣瓶存放裝置
