CSIRO空心包體應力計

產品概述

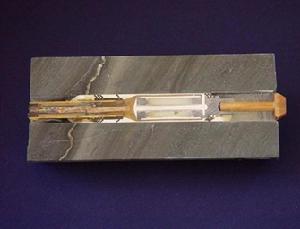

CSIRO空心包體應力計由澳大利亞ES&S公司生產，主要用於測量岩石和混凝土中的三向應力；HI Cell 應力計是由一系列的應變計組成，應變計封裝在彈性模量已知的空心管壁上。用環氧樹脂把應力計固定在鑽孔中，然後監測在鑽孔套芯應力解除過程中的應變回響，或者把應力計永久地留放在原地，用於監測相對應力隨時間的變化。
HI型岩石應力計可以監測長期的應力變化，最適合長期的拉壓應力監測。

標準的HI型岩石應力計有12個應變計，適合測量各向同性和各向異性的岩石。可以選購測量溫度的熱敏電阻，用來檢測應力計位置處可能發生的溫度變化。

特點

● 測量岩石和混凝土中的三向應力；
● 國際岩石力學學會（ISRM）推薦使用該產品來確定應力
● 是為套芯應力解除過程監測而設計的
● 短期或長期監測三軸應力
● 一次測量就可獲得全部的3維應力張量
● 全密封的電子元件
● 有各種類型的灌漿適合特定套用的溫度要求
分析軟體
● 應力 2003 全向分析軟體
數據採集
● 網路控制器和接收裝置
● mindata 3500 數據採集儀

技術參數

● 應力範圍：可以高達100MPa
● 精度：應力的標準誤差：±10ppm
● 溫度範圍：5-50℃
● 應變計：工作長度10mm
● 應變計電阻：120Ohms
● 應變計係數：2.07－2.11(隨電纜長度變化)
● 電路結構：三線，四分之一電橋
● 鑽孔尺寸：HI型岩石應力計的鑽孔直徑38mm( EX or EXT)，套鑽鑽孔直徑100-150mm
