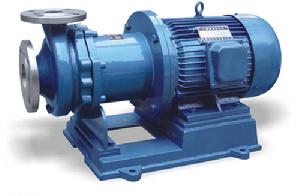

CQB型不鏽鋼磁力泵

磁力泵的工作原理: 2．防止泵退磁 當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，磁力傳動器的主、從動部件會自動滑脫，保護機泵。

產品簡介:

該泵過流部份採用全不鏽鋼材料，對有機酸，有機化合物，鹼、中性溶液和多種氣體都有良好的耐腐性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的理想泵。磁力驅動離心泵（簡稱磁力泵），通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用於內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由於液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別採用304、304L、302、321、316、316L、UB6、cd4mcu、鈦合金、鎳基合金等耐腐蝕材料。CQB系列磁力泵是全國聯合設計組開發的新型完全無泄露耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵形式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。
產品特色:
適用於輸送最大系統工作壓力1.6MPa，溫度不超過100℃，密度不大於1840kg/m3,粘度不大於30cm2/s的不含硬顆粒和纖維的液體。系統工作壓力若大於1.6MPa，則可進行特殊設計，最高系統工作壓力可達15MPa。同使用機械密封或填料密封的離心泵相比較，磁力泵具有以下優點。 1．泵軸由動密封變成封閉式靜密封，徹底避免了介質泄漏。 2．無需獨立潤滑和冷卻水，降低了能耗。 3．由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。 4．過載時，內、外磁轉子相對滑脫，對電機、泵有保護作用。
磁力泵的工作原理:
將n對磁體(n為偶數)按規律排列組裝在磁力傳動器的內、外磁轉子上，使磁體部分相互組成完整藕合的磁力系統。當內、外兩磁極處於異極相對，即兩個磁極間的位移角Φ=0，此時磁系統的磁能最低；當磁極轉動到同極相對，即兩個磁極間的位移角Φ=2π/n，此時磁系統的磁能最大。去掉外力後，由於磁系統的磁極相互排斥，磁力將使磁體恢復到磁能最低的狀態。於是磁體產生運動，帶動磁轉子旋轉。
不鏽鋼磁力泵注意事項:
1．防止顆粒進入
輸送易結晶或沉澱的介質後要及時沖洗（停泵後向泵腔內灌注清水，運轉1min後排放乾淨），以保障滑動軸承的使用壽命，輸送含有固體顆粒的介質時，應在泵流管入口處過濾。
2．防止泵退磁
磁力矩不可設計得過太小，運行時應在規定溫度條件下，嚴禁介質溫度超過設計溫度。可在磁力泵隔離套外表面裝設鉑電阻溫度感測器檢測環隙區域的溫升，以便溫度超限時報警或停機。
3．嚴禁空轉
嚴禁介質抽空，在出口閥關閉的情況下，泵連續運轉時間不得超過2min，以防磁力傳動器過熱。　4 保護措施
當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，磁力傳動器的主、從動部件會自動滑脫，保護機泵。此時磁力傳動器上的永磁體在主動轉子交變磁場的作用下，將產生渦損、磁損，造成永磁體溫度升高，磁力傳動器滑脫失效。

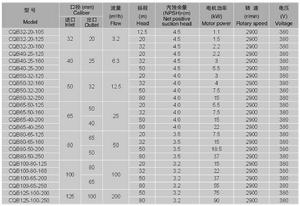

性能參數 ：

結構示意圖 ：
