CNC數控無心磨床

 CNC數控無心磨床通常指數控無心外圓磨床工件不用頂尖定心和支承而是放在砂輪和導輪之間套用無心磨削法磨削工件的鏇轉外表的磨床由托板和導輪支承砂輪一般裝在主軸端部寬度大於250毫米的砂輪則裝在主軸中部砂輪最大寬度可達900毫米。砂輪高速鏇轉進行磨削,導輪以較慢速度同向鏇轉,帶動工件鏇轉作圓周進給。貫穿磨削時,通過調整導輪軸線的微小傾斜角來實現軸向進給,適於磨削細長圓柱形工件、無中心孔的短軸和套類工件等。切入磨削時,通過導輪架或砂輪架的移動來實現徑向進給,適於磨削帶軸肩或凸台的工件,以及圓錐體、球體、或其他素線是曲線的工件。無心磨床的生產率較高,加上各種上下料裝置後易於實現自動化,大多用於大量生產,可由不很熟練的工人操作。無心磨床磨削精度一般為:圓度2微米,尺寸精度4微米,高精度無心磨床可分別達到0.5微米和2微米。CNC無心磨床編號;型號HFC-1808CNC,HFC:代表品牌號,興富祥品牌,18代表:研磨輪尺寸為18英寸,08代表砂輪寬度為8英寸;
CNC數控無心磨床計算機數值控制機重的調整輪採用伺服馬達直接傳動,標準機台採用滾珠軸承,可精確微調。全自動砂輪及調整修整,準確自動補償,自動退刀,自動量測及變速工作調整容易.目前CNC無心磨床的硬體系統組成,由三菱CPU(Q03QD75D4UDECPU),CPU基板(Q38DB),輸入模組(QX42),輸出模組(QY41P),4軸軸卡(QD75D4),數模轉換模組(Q62DA),人機(GT1275-VNBA-C),和台達伺服單元組成,控制部分由CPU(工業計算機)加興富祥自行開發的軟體系統控制,從硬體配置來說要高於三菱目前M70A通用車床數控系統的配置,目前三菱還沒有開發適應無心磨床的數控系統,再說三菱通用數控系統底層不給以開放,設計程式就只能使用宏程式完成了,原有的功能90%用不上,界面無法編輯(三菱限制),非數控專業人士難以操作,故此我採用三菱高配硬體結合國內外無心磨床控制經驗,開發了適應無心磨床控制系統,做到程式複雜操作簡單,只要會開磨床的人員都能操作,降低了使用方專業人力支援的投入。相當於傻瓜相機人人會用。

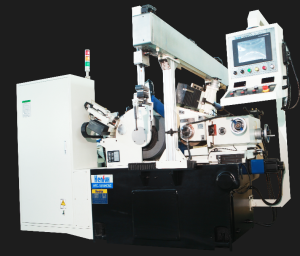

CNC數控無心磨床CNC數控無心磨床
