CL建築結構體系(Composite Light-weight building system),也稱為複合保溫鋼筋焊接網架混凝土剪力牆(Concreteshearwall with composite heat insulation welded steel frame),它是由CL牆板、實體剪力牆組成的剪力牆結構。

基本簡介

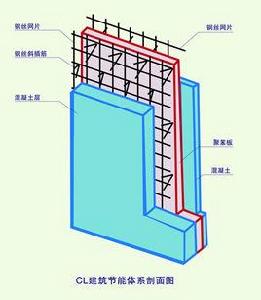

CL建築結構體系 CL建築結構體系

CL結構體系的材料組成是CL網架板做主要承重構件的骨架(偏居中放置,兩側澆築砼),以高壓高強石膏板作為施工澆築砼的永久性模板(替代了鋼模板和抹灰);同時,內隔牆採用高壓高強石膏空心砌塊砌築而成。該結構的保溫層耐久性好、耐火極限高;建築保溫與結構同壽命,該結構是解決目前建築保溫材料使用年限遠小於建築結構使用年限的一種方法。

術語解釋

CL建築結構體系是一種新型複合牆建築結構體系,涉及到的術語給以如下解釋:

鋼筋焊接網架——俗稱CL網架板,由兩層或兩層以上起受力或構造作用的鋼筋焊網,中間夾以保溫板,用三維斜插鋼筋焊接成型的鋼筋網架。

CL預製板——CL網架板預先澆築一側(一般為較薄一側)混凝土後形成的半成品複合牆板。

CL牆板——CL網架板內外兩側澆築混凝土後構成的一種鋼筋焊接網架混凝土複合牆體。

CL結構牆體——CL結構中CL牆板與實體剪力牆的總稱。

壁率——縱向或橫向布置的抗側力CL牆板與實體剪力牆的截面面積之和占該層建築面積的百分比(CL牆板截面厚度為牆板總厚度減去保溫板的厚度)。

小牆肢——大開間結構設計中,房間中承受豎向荷載的牆體截面高度與厚度之比大於3且小於5的L型、T型、十字型實體鋼筋混凝土牆肢。

構造牆框柱——在一定的建築物高度和層數範圍內,CL牆板之間交接處或CL牆板與普通剪力牆交接處設定的約束牆體並起連線作用的構造柱。

構造牆中柱——為了保證CL牆體整體協同工作性能,在較長CL牆板中按一定間距設定的連線內外側混凝土層的構造柱。

扶壁柱——室內樓層梁及屋面梁與CL牆板相交部位,為承受豎向荷載及增加CL牆板穩定性而設定的構造柱。

材料使用

一、CL建築結構體系可使用普通混凝土或輕骨料混凝土,CL牆板現澆部分牆體厚度不大於100mm時,宜採用自密實混凝土。

二、CL牆板預製及現澆結構混凝土強度等級均不應低於C25,不應高於C50;非結構構件混凝土強度等級不應低於C15。

三、CL牆板的CL網架板主受力側(較厚側)鋼筋焊接網架的材質應符合《鋼筋焊接網架混凝土結構技術規程》JGJ114的規定;構造側(較薄側)鋼筋焊接網及腹筋可採用 III類冷拔低碳鋼絲,並應符合《一般用途低碳鋼絲》YB/T 5294的有關規定。

四、CL牆板的保溫板可採用II類阻燃型模塑聚苯乙烯板,其物理性能應符合《絕熱用模塑聚苯乙烯泡沫塑膠》GB/T 10801.1的規定;也可採用X250型擠塑聚苯乙烯板,其物理性能應符合《絕熱用擠塑聚苯乙烯泡沫塑膠》GB/T 10801.2的規定。

五、CL牆板的混凝土物理力學性能指標應符合《混凝土結構設計規範》GB 50010、《輕骨料混凝土結構設計規程》JGJ 12的規定。

基本特點

CL建築結構體系同其他結構相比,具有環保、節能(不用黏土磚)、抗震、自重輕、工業化生產等特點。 CL建築結構體系是一種由複合式外牆板、複合式承重牆板、複合式樓板(或普通樓板)、輕骨料混凝土內隔板組成的全新結構體系。它是集建築結構與保溫功能為一體的新型複合鋼筋混凝土剪力牆結構體系,綜合技術達到國際先進水平。CL建築體系不僅可以達到國家規定的節能75%以上技術標準要求,還解決了目前普遍採用外牆貼上、外掛保溫層技術產生的易裂縫、空鼓、滲漏、脫落等隱患,並集保溫、抗震、環保、施工周期短、技術成熟先進、造價低等眾多優點於一身,適用於城鎮各種形式的住宅建設。CL建築體系推廣套用後,可取代粘土磚製品,是目前替代磚混結構的最佳體系。

在施工中,它具有以下特點:

一、CL網架板

一面是直徑4毫米,一面是直徑3毫米的冷拔低碳鋼絲網,中間夾聚苯乙烯泡沫板,由向四個方向立體交叉的桁條將兩面鋼絲連線起來,形成很好的桁架,澆築砼後形成很好的剪力牆.其主要特點是:

1.兩面砼可很好的協同工作來承受豎向力、水平力和剪力。2.增加了保溫效果。3.每個開間一塊牆板,方便了施工。4.由於4個方向斜插的桁條,增加了網架板的鋼度,能承受各種施工荷載。

二、CL牆板

CL模板為永久性模板,不用拆除,結構整體性好,可縮短施工工期。特別是板與板的接縫不做任何特殊處理也不裂縫。可鋸、可刨、可鑽,給二次裝修帶來了方便。

三、CL石膏空心砌塊

石膏空心砌塊多年來一直被全世界建築師所採用。其特點為:1.耐火性。石膏砌塊的耐火性能比普通砼高出5倍。2.絕熱性能。優於黏土磚2.5倍,優於砼1.5倍。3.調節濕度。石膏屬於微孔結構,它可以吸濕又容易釋放出水分,可造成室內舒適的環境。4.隔聲性能。58%的空心率、170毫米厚的石膏砌塊隔聲量可達到48分貝以上。5.施工方便。石膏砌塊加工精度高,砌築後無需抹灰即可噴漿或貼牆紙。6.管線安裝方便。石膏空心砌塊豎向管線可利用空心,橫向可用無齒鋸開孔,安裝完後再用粉刷石膏封住,不損失其整體強度。7.對釘子的握力大,牆體可直接懸掛安裝各種器具。

目前本體系已形成了抗震性能、理論分析、設計計算方法、技術經濟指標、施工與驗收等一套完整的技術理論和使用規程;研究發明了CL石膏空心砌塊及成套生產線設備。可滿足12層及以下小高層住宅和多層辦公工程需要,適用於抗震設防烈度為8度及8度以下地區,其建築施工分為牆板工廠化預製和施工現場澆注,實現了建築工廠化,施工速度快、效率高的目的。

另外,CL建築結構體系還具有以下特點:

一、節約土地資源、節約能源 CL建築體系不用黏土磚,按每條生產線提供50萬/年住宅的材料計算,即相當於1.2億塊黏土磚的產量,每年可節約耕地300畝。同時CL體系若在全國採用,每年僅燒磚取暖可節約1億噸煤,相當於全國煤炭年產量的10%。

二、保護環境 節能的同時減少了大氣污染,而且CL建築體系建成後無輻射、無污染,屬綠色環保型住宅。另一方面,施工過程可以減少50%的建築垃圾,這對日益密集的城市空間來說,更是求之不得。

三、安全、高效 在安全性能方面,CL體系抗震性能比磚混結構提高了2~3個地震烈度,優於框架結構;自重比磚混結構減輕50%;保溫隔熱性能達到了國家規定50%的節能要求。CL體系還有效解決了牆體裂縫等建築弊端,質量穩定。另外,CL體系產品供應商為購買CL體系住宅的業主在華泰保險公司投保20年的質量保險。在經濟效益方面,CL體系比框架及框剪類結構每平方米造價低100元左右;按使用面積計算,比磚混結構低5%左右,帶來了直接經濟效益。由於住宅內外無外露樑柱,擴大住房使用面積8%~10%。

四、符合建築施工與城市發展的要求CL體系70%的構件均在工廠內完在,減少了濕作業和施工占地,縮短了工期,實現了文明施工。由於城市框架的逐漸完善,越來越多的建築屬“城中城”建設,為施工提供的空間越來越有限,所以減少施工占地,集中加工建築構件會日趨必要,目前,已有多個工程採用了CL建築體系。
