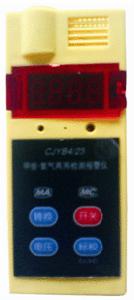

CJT-4/1000B甲烷一氧化碳測定器採用熱催化原理、電化學原理、嵌入式微控制器智慧型控制、四位數碼管顯示的電子報警儀。
本報警儀為本質安全型。
CJT-4/1000B甲烷一氧化碳測定器二、主要技術指標
1、測量範圍：
（1）、甲烷：（0.00-4.00）%CH4
（2）、一氧化碳：（0~1000）×10-6CO。
2、測量誤差：
（1）、甲烷：0%≤X≤1%：±0.1%CH4
1%＜X≤3%：真值的±10%
3%＜X≤4%：±0.3%CH4
（2）、一氧化碳：
（0~100）×10-6CO時，不大於±（1.5+2.0%）真值
>(100~500)×10-6CO時，不大於±4.0%真值
>(500~1000)×10-6CO時，不大於±10.0%真值
3、報警點：
（1）、甲烷：在0.50%CH4－2.50%CH4範圍內任意設定，出廠時的默認設定為1.00%。
（2）、一氧化碳：在測量範圍內任意設定（出廠默認設在24×10-6CO處）。
4、報警誤差：
（1）、甲烷：±0.05%CH4。
（2）、一氧化碳：±1×10-6CO。
5、報警方式和效果
方式：聲、光報警
效果：聲，離聲源軸向距離一米遠處，聲強不小於75dB；光，在暗處能見度不小於20m。
6、報警儀解析度：
（1）、甲烷：0.01%CH4
（2）、一氧化碳：1×10-6CO。
7、回響時間：
（1）、甲烷：不大於20s。
（2）、一氧化碳：不大於35s。
8、連續工作時間：一次充電大於10h
9、使用電源：1500mAH聚合物鋰電池，電池採用保護板進行保護，具有過流保護功能。
UO:4.1V,IO:3.3A
10、防爆型式、防爆標誌：礦用本質安全型，ExibI
11、外形尺寸：115mm×50mm×21mm
12、使用環境條件：溫度：0～40℃；
相對濕度：＜98%RH；
氣壓：80kPa～116kPa
13、最大工作電流（報警時）：≤200mA；
15、*顯示方式：4位LED顯示；
16、*顯示內容：濃度測量值、時間顯示、電池電壓
17、*標校方式：紅外遙控器標校
18、*充電方式：座充電器
19、*可調校參數：零點調校、精度調校、報警點調校、時間調校
20、保修期：1年。
*為關鍵技術指標
三、工作原理
該報警儀由機殼、感測器、線路板、電池組等組成。報警儀開機後實時檢測周邊環境空氣中甲烷、一氧化碳的濃度，並通過4位數碼管以數字形式出來，通過按轉換鍵可切換顯示內容。當甲烷濃度超過或達到其設定的報警點時，報警儀發出報警聲、光報警信號，並顯示當前的甲烷濃度值。當一氧化碳濃度超過或達到其設定的報警值時，報警儀發出報警聲、光報警信號，並顯示當前的一氧化碳值。當甲烷和一氧化碳的濃度同時超過設定的安全值時，報警儀發出報警聲、光報警信號，並交替顯示甲烷和一氧化碳的讀值。為保護黑白催化元件,當報警儀檢測到外界甲烷濃度大於等於4.00%時,報警儀切斷催化燃燒式黑白元件的供電，並報警。
四、使用功能
瓦斯、一氧化碳檢測；
瓦斯、一氧化碳超限聲光報警；
時間顯示；
電池電壓顯示；
電池欠壓提示；
電池欠壓關機；
7、零點調校；
8、精度調校；
9、報警點調校；
10、時間調校；
11、調校保護；
12、黑白元件保護；
13、誤操作保護；
14、故障顯示；
15、按鍵聲音提示；
16、紅外遙控器控制；
17、調校功能鎖定；
18、解鎖提示功能。
五、使用方法
1、報警儀使用之前，應先在地面上用配置的充電器把電池充滿。
2、開機：在關機狀態下按開關鍵，報警儀開機,進入甲烷檢測狀態。
3、關機：在開機狀態下按開關鍵，報警儀關機。
4、顯示切換：按轉換鍵可在甲烷顯示和一氧化碳顯示之間切換。
5、顯示時間、報警儀電池電壓值：按電壓鍵，報警儀先顯示時間，然後顯示電池電壓。
六、調試方法
只有經過專業培訓的技術人員才能從事報警儀的調校工作。報警儀的各項參數的調校採用功能選單項方式，其功能選單項選項含義見表一。報警儀在調校參數前，應先把報警儀開機，插入帶電充電器充電1秒鐘解鎖。
表一
字元
含義
P1
調零
P2
調精度
P3
調報警點
P4
調時間
1、自動校準報警儀零點:（P1）
（1）、甲烷:把報警儀開機，插入帶電充電器充電1秒鐘解鎖後，置於甲烷濃度為零的環境裡(如清新空氣),按轉換鍵切換到甲烷顯示狀態，10分鐘後，按下標校鍵彈出調校選單，數碼管顯示P1字元，再按標校鍵，報警儀自動把當前狀態標為零點，退出選單，返回到甲烷檢測狀態。
（2）、一氧化碳:把報警儀開機，插入帶電充電器充電1秒鐘解鎖後，置於一氧化碳濃度為零的環境裡(如清新空氣),按轉換鍵切換到一氧化碳顯示狀態，10分鐘後，按下標校鍵彈出調校選單，數碼管顯示P1字元，按標校鍵，報警儀自動把當前狀態標為零點，退出選單，返回到一氧化碳檢測狀態。
2、通標氣校準報警儀精度:（P2）
（1）、甲烷:把報警儀開機，插入帶電充電器充電1秒鐘解鎖，10分鐘後,按轉換鍵切換到甲烷顯示狀態,以100mL/min的流量通過氣嘴往報警儀通入甲烷標準氣體，待讀數穩定後，按下標校鍵彈出調校選單，數碼管顯示P1字元，再按一下開關鍵,數碼管顯示P2字元,然後按標校鍵，顯示甲烷濃度值,再按開關鍵（＋）或者電壓鍵（－）把報警儀讀值加減到和標準氣體值一致,然後按一下標校鍵確認,報警儀精度校準完畢,返回到甲烷檢測狀態。
（2）、一氧化碳:把報警儀開機，插入帶電充電器充電1秒鐘解鎖。10分鐘後,按轉換鍵切換到一氧化碳顯示狀態,以100mL/min的流量通過氣嘴往報警儀通入標準一氧化碳氣體，待讀數穩定後，按下標校鍵彈出調校選單，數碼管顯示P1字元，再按一下開關鍵,數碼管顯示P2字元,然後按標校鍵，顯示一氧化碳的濃度值，按開關鍵（＋）或者電壓鍵（－）把報警儀讀值加減到和標準氣體值一致,然後按一下標校鍵確認,報警儀精度校準完畢,返回到一氧化碳檢測狀態。
3、調報警點:
（1）、甲烷:把報警儀開機,插入帶電充電器充電1秒鐘解鎖後，按轉換鍵切換到甲烷顯示狀態,按下標校鍵彈出調校選單，數碼管顯示P1字元，再按兩下開關鍵,數碼管顯示P3字元,按標校鍵顯示當前甲烷的報警值。按開關鍵（＋）或者電壓鍵（－）,把報警儀顯示的報警值加減調整到所需的目標報警值,然後按一下標校鍵確認，報警儀報警點調校完畢，返回到甲烷檢測狀態。
（2）、一氧化碳:把報警儀開機,插入帶電充電器充電1秒鐘解鎖後，按轉換鍵切換到一氧化碳顯示狀態,按下標校鍵彈出調校選單，數碼管顯示P1字元，再按兩下開關鍵,數碼管顯示P3字元,按標校鍵顯示當前一氧化碳的報警值。按開關鍵（＋）或者電壓鍵（－）,把報警儀顯示的報警值加減調整到所需的目標報警值,然後按一下標校鍵確認,報警儀報警點調校完畢,返回到一氧化碳檢測狀態。
4、調時間:
報警儀開機,插入帶電充電器充電1秒鐘解鎖後，按下標校鍵彈出調校選單，數碼管顯示P1字元，再按三下開關鍵,數碼管顯示P4字元,按標校鍵,報警儀顯示時間,小時顯示值閃動指示當前調校的是小時值,按開關鍵（＋）或者電壓鍵（－）把小時值加減調整到所需的目標小時值,然後按一下標校鍵確認,小時值調校完畢。同時分鐘顯示值閃動指示當前調校的是分鍾值,按開關鍵（＋）或者電壓鍵（－）把分鐘值加減調整到所需的目標分鐘值,然後按一下標校鍵確認,報警儀時間值調校完畢,返回到甲烷檢測狀態。
七、注意事項：
欠壓提示:當電池電壓低於3.30V時，蜂鳴器周期性的發出“嘀、嘀”聲音提示。
２、關機保護:當電池電壓低於3.10V時，則報警儀自動關機，請充電後再使用。
３、故障顯示:當報警儀沒有掛接黑白元件或者黑白元件失效後,報警儀數碼管顯示－0.00提示。
４、面膜開關的按鍵按下時,報警儀會發出相應的按鍵音。如按鍵按下無按鍵音, 則表示按鍵失效。
５、在調校狀態下，當按鍵連續50秒沒有按下時，報警儀退出調校狀態，返回到甲烷檢測狀態。
6、把報警儀插入帶電充電器充電1秒，報警儀解鎖；把報警儀關機後，報警儀自動上鎖。
7、報警儀上鎖後，不能調校各項參數。只有解鎖後，按標校鍵後才能進入標校選單調校各項參數。
8、報警儀解鎖後，報警燈每5秒鐘閃爍一次提示。
八、維護、修理和保管:
請根據產品使用說明書對報警儀進行操作和維護。
應定期用標準氣體對報警儀進行標定。
報警儀斷電維修或斷電更換部件後,須用標準氣體對報警儀進行重新標定後方可使用。
報警儀應由專業技術人員進行維護和修理。當出現故障時，請與生產廠商的售後維修部門聯繫。
請用報警儀生產廠商提供的部件更換損壞的部件,以保證報警儀的技術性能。
報警儀工作一個月後,請用軟毛刷輕輕清洗黑白元件、一氧化碳感測器和殼體內主機板表面的灰塵。
報警儀應存放在通風、乾燥、周圍無腐蝕性氣體、無硫化氫和矽蒸氣的環境中。
報警儀禁止浸入水中。如報警儀不慎掉入水中,請立即把報警儀擦乾後放在陰涼處自然晾乾。
報警儀在存放時,應每月內對報警儀充放電工作三個來回,以激活黑白元件和電池組,保持黑白元件和電池組的特性。
報警儀嚴禁在危險場所開蓋。電池的充電必須在地面安全場所進行，嚴禁在煤礦井下對電池充電。
在用戶遵守報警儀的保管、使用和運輸規定的情況下，從收到報警儀之日起一年內，生產廠商免費為用戶維修報警儀。
不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。
九、產品清單:
(一)、標配:
1、主機1台
2、充電器 1個
3、皮套1個
4、標定氣罩 1個
5、使用說明書1本
6、合格證 1份
7、裝箱單 1份
(二)、選配:
紅外遙控器
紅外標校器
套用範圍：消防、有限空間檢測、市政、化工、燃氣
產品備註:
適用場所:必需在安全場所使用
