概述

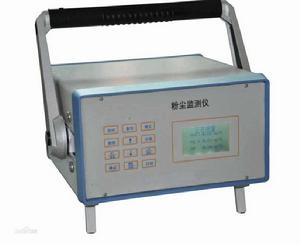

該儀器採用先進的中央處理器技術。對採集的各種數據處理快，抗干擾能力強，大大提高了儀器的檢測精度，同時能按時序儲存50次測試記錄。儀器由中文顯示屏，高性能抽氣泵、粉塵濃度檢測電路、欠壓保護顯示，安全電源等組成。該儀器配有分級粉塵捕集器，能採集到呼吸性粉塵濃度，其分離效率符合國際公認的“BMRC”曲線標準。儀器能採用自動採樣或手動採樣的方式，以適應不同的檢測標準。該儀器採用ExibI(150℃)等級安全型防爆結構，特別適用於煤礦井下及其他含有爆炸危險性氣體的作業場所使用。
用途
礦山冶金、化工製造、疾控中心、衛生監督、安監局、環監站、線上監測、突發應急檢測。
操作指南
首先將儀器充足電，充電時間為14～16小時。本機採用衝擊式採樣頭，在採樣前應先在衝擊板上塗上矽脂。向右撥動撥桿，把裝上濾膜的濾膜夾插入儀器，並向左撥動撥桿，使撥桿復位。注意：嚴禁在未加好濾膜就開機採樣!
打開儀器電源開關，儀器進入“歡迎……”界面(如圖1)。3秒鐘後進入提示界面，按選擇鍵進入選擇設定界面(如圖3)。如初次使用該儀器，應先設定年、月、日、星期、時、分。按“選擇鍵，使游標移動至“年”，通過“+”“-”鍵設定好年份，再按“選擇”鍵，游標移至“月”，按“+”“-”鍵設定好月份;按選擇鍵游標移至“日”，按“+”“-”鍵設定好日期;星期、時、分設定同上。當設定好“分”後再按“確定”鍵，儀器將保留該時間，自動運行。再按“選擇”鍵退出該條目進入下一條目。
1.設定粉塵性質
按“選擇”鍵，移動游標至“粉塵性質”條目，按“+”“-”鍵，游標會在“煤塵”、“岩塵”、“水泥塵”之間來回移動，當選擇採樣對象是煤塵時，通過“+”“-”鍵，使游標移至“煤塵”，當再按下“選擇鍵時退出該條目，進入下一條目並對採樣對象“煤塵”確認。
2.設定粉塵係數
按“選擇”鍵，使游標移至“粉塵係數”條目，按“+”“-”鍵，修改粉塵係數(粉塵係數可在50～300內調整)。本儀器默認係數為100%(只有當儀器內部的粉塵係數開關打開時，才可設定)，按“選擇”鍵，退出該條目，進入下一條目，並確認所設定係數。
3.採樣地址設定
按“選擇”鍵，使游標移至“採樣地址”條目，按“+”“-”鍵，將游標停—4—
在“掘進1～9”或“圍采”、“噴漿”、“轉載”、“其它”之間移動，如設定採樣地址為“圍采”工作面，請將游標移至“圍采”，按“選擇”鍵，退出該條目，進入下一條目，並對“圍采”予以確認。
4.數據查詢設定
數據設定有二種方法：一是直接按面板“查詢”鍵，儀器進入查詢狀態，通過“+”“-”鍵可調閱最後五十條測試記錄。按“選擇”鍵退出。二是按“選擇”鍵，將游標移至“數據查詢”條目，按“確認”鍵進入，通過“+”“-”鍵調閱所需測試數據，按“選擇”鍵退出。
5.手動測試設定
按“選擇”鍵，將游標移至“手動測試”，按“確認”鍵，本儀器將進行手動測試狀態。按“啟/停”鍵，進行採樣，按“選擇”鍵退出。
6.自動採樣
當本儀器已對日期、時間、粉塵性質、粉塵係數、採樣地址設定後，按“啟/停”鍵即可自動採樣。
校驗與維修
1.儀器的校驗
用戶使用的測定儀主要校驗項目有：採樣流量，抽氣負壓和負載能力，電池電壓，計時精度、測量準確度等。
（1）主要技術指標的校驗按JJG（煤炭）08-96《直讀式粉塵濃度測量儀》規程進行。
（2）電池電壓：本採樣器利用6節1.2Ah電池作安全電源，充足電後開路電壓為8.4V左右，採樣器應能連續工作8h以上。如測量的電源電壓低於6V，充電後一次工作時間小於4h，則認為電池已不能正常使用，需到生產廠購買新電源組。
2.儀器的維修
儀器在使用過程中出現故障，應及時檢修，（嚴禁在井下維修，維修時不得改變儀器的本安電路及與其相關的元器件參數，不得使用其他非專用電池組）。
技術參數
| 型號 | CCZ-1000 |
| 測量範圍 | 0-1000mg/m3 |
| 測量誤差 | <10% |
| 相對誤差 | ±2.5% |
| 採樣範圍 | 2L/min |
| 流量誤差 | <2.5% |
| 外型尺寸 | 220mm×150mm×82mm |
| 儀器重量 | 1.5kg |
故障處理方法
| 故障 | 可能原因 | 處理方法 |
| 能啟動、無流量 | 氣路連線管脫開 | 重新連線好氣管 |
| 開機後不工作 | （1）電池電壓過低 （2）按鈕壞 （3）內部連線斷 | 充電 更換按鈕 接好連線 |
| 電池充不上電 | （1）電池壞 （2）充電插座壞 （3）充電器故障 | 換電池 換插座 修理充電器 |
