CB-360-DC斷路器測電動/熱藕電
磁啟動裝置
樽祥儀器測試功能
數字式計時器
電流輸出高達30000A
CB-360-DC斷路器測說明
CB-360-DC斷路器測是專為測試直流斷路器而設計的可移動的,高電流輸出的儀器.它具有可變超高直
流電流輸出,加強設計的安全控制,過負載和短路保護等優點。
CB-360-DC斷路器測套用
CB-360-DC斷路器測測試儀為測試低壓斷路器而設計，它提供了對斷路器的校準功能
和在直流斷路器上的電動以及熱藕電磁啟動裝置的時間/延長特性的測試。儀器可以在斷路
器上模擬出超負載或別的故障而完成類似測試。
特性和優點
精確的數字式計時器：特殊設計的固態數字計時器用來精確量度直流斷路器動作的時間
特性，結果可以秒或周期（同期）表示。特別設計的屏隔和噪音抑壓電路能確保在干擾
很大的現場環境條件下操作也能得到精確的結果。為了消除現場輸入三相電源波動以及
頻率對記時器的精確度的影響，特在上面集合了一個晶控振盪器。
計時器控制電路：該控制電路能在儀器輸出測試電流瞬間自動觸發啟動記時器開始計
時，在被測試斷路器動作瞬間自動計時。並開啟放電電路對輸出安全放電。
CB-360-DC斷路器測測試模式：
電流：這個模式用來測試一個沒有輔助觸點的斷路器裝置,例如單極斷路器。
當輸出電流被中斷的時候，計時器就回停止。
常閉：這個模式用來測試有常閉觸點的裝置。在觸點打開，輸出電壓逐步變大的時
候,計時器停止。
CB-360-DC斷路器測常開：這個模式用來測試為常開觸點的斷路器裝置。
輸出連線線路：為方便在實驗中直接連線各種類型的直流斷路器，CB-360-DC裝備了
一個插入式適配器面板和CBS-1和CBS-2適配裝置。
過載保護：儀器內部採用多種過載保護裝置，如過載保護觸發電路，過載空氣開關，過
載續電器，熱保險絲等，這些設計能有效保護儀器。輸出部分採用了強制風冷的散熱裝
置，並配置了一個如果整流器反常加熱就會啟動的空氣溫度敏感互鎖開關。

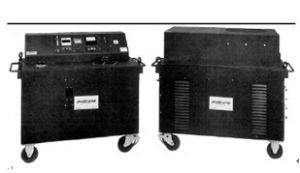

外觀設定：安全並且移動方便。本測試儀器被分為控制部分和輸出部分，對每個部件都
設計為低重心，大輪腳和大鏈鉤，便於搬運和移動。
儀器規格
輸入
CB-360-DC斷路器測電壓：380V±5%
其他的電壓和頻率，請聯繫銷售的技術部門
電流：100A
頻率：60Hz
輸出
從測試儀器中輸出的電流是可調的，可以從0慢慢變為最大值。參考下面的輸出電流數
據：
電錶電路
電錶系統經過實驗室精確的直流安培表校準，精度達到滿刻度的±5%，電錶被裝備非反
射的玻璃,鏡面標度,細小指針，它能在一個很短的周期內測出電流
刻度：5/10/25
量程（用開關來選擇）
0到500/1000/2500/5000/10,000/25,000/50,000Adc
數字計時器
顯示：6個數字顯示有0.38in（9.55mm）長
量程（用開關來選擇）
·0to99.9999s
·0to9999.99s
·0to99999.9cycles
精確度
CB-360-DC斷路器測秒模式：±最小有意義的數字（0.0001或0.01取決於量程的選擇）或者±0.0025%讀數，
無論哪個都可以。
周期模式：±0.5周期
尺寸
控制部分：45Hx53Wx30Din.
(114Hx135Wx76Dcm)
輸出部分：45Hx54Wx30Din.
(114Hx137Wx76Dcm)
CB-360-DC斷路器測重量
控制部分：1460lb(663kg)
輸出部分:1585lb(720kg)
CB-360-DC斷路器測附屬檔案
標準斷路器適配器CBS-1,CBS-2
測試線一對
計時器連線線一對
三相輸入電源線
長3.7米
長3.7米
長4.5米
接地線（帶兩部分接地互連）
互連線3根
裝配升降連線螺栓
8個
特製保險熔斷絲：
600V1。5AKTK2個
600V10AKTK1個
250V1。5AMDA5個
250V30AFRN3個
操作手冊一份
CB-360-DC斷路器測貨單號CB-360
