一． 概述

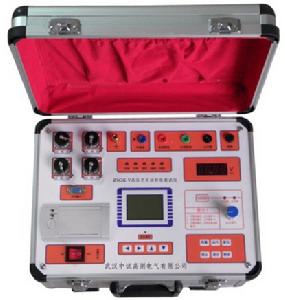

斷路器測試儀也叫高壓開關測試儀。隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關係到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一
二． 功能與特點
2.1測試功能（1） 合（分）閘順序 （12）超行程
（2） 合（分）閘最大時間 （13）過行程
（3） 三相不同期 （14）剛合（分）速度
（4） 同相不同期 （15）最大速度
（5） 合（分）閘時間 （16）平均速度
（6） 動作時間 （17）金短時間
（7） 彈跳時間 18）無流時間
（8） 彈跳次數 （19）電流波形曲線(動態)
（9） 彈跳幅度 (20) 時間行程速度動態曲線(ms)
（10）行程 (21) 時間行程速度動態曲線(mm)
（11）開距
單位均為: 時間ms 速度 m/s 距離 mm
2.2特點
（1）可做電動操作和手動操作;
（2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠實現斷路器的單合、單分、合分、重合,重分操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供後期查詢和上傳電腦永久保存,也可現場調閱列印所有數據及運動曲線圖；
（6）採用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設定數據及測試數據；
（9）機內帶有延時保護功能，斷路器動作後能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（10）儀器內置直流電源,可選擇範圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.
（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關係；
（12 可配置上傳軟體，實現電腦存檔和網上查閱, 列印。
三．技術指標
環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器.型式：攜帶型 包裝：鋁合金箱
尺寸與重量：:
主 機： 440×300×150(mm) 5 (kg)
附 件： 440×300× 80(mm) 3 (kg)
工作電源：AC220V ±10% 頻率：50Hz ±5%
環境溫度：-10°C~40°C 相對濕度：≤85%
絕緣電阻：≤2MΩ
介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。
時間測試範圍：1~499.9ms 解析度：0.01ms 精度≤0.1ms
速度測試範圍：15m/s 解析度：0.01m/s 精度±1%讀數+2個字
行程測試範圍：不限 解析度：0.01mm 精度±1%讀數+2個字
直流電源選擇範圍: 25-265V/10A 解析度：1V： 精度≤±1%
四．術語定義
1.合.分時間:從接到合(分)閘指令瞬間起到所有極觸頭都接觸(分離)瞬間的時間間隔
2.合.分同期性:
各斷口間的觸頭接觸(分離)瞬間的最大時間差異。
3.彈跳時間:
開關動觸頭與靜觸頭在合(分)閘操作中,從第一次合上(分開)開始到最後穩定地合上(分開)為止的時間。
4. 動作時間: (觸頭動作時間)
從接到合(分)閘指令瞬間起到觸頭剛運動瞬間的時間.
5. 彈跳次數:
開關動觸頭與靜觸頭在分（合）閘操作中，分開（合上）的次數。
6. 彈跳幅度:
開關動觸頭運動過程中,動觸頭的最大反彈值.
7. 行程:
分、合閘操作中，開關動觸頭起始位置到任一位置的距離。
8. 開距:
分位置時,開關一極的各觸頭之間或其連線的任何導電部分之間的總間隙。
9. 超行程:
合閘操作中，開關觸頭接觸後動觸頭繼續運動的距離。
10.過行程:
分、合閘操作中，開關動觸頭運動過程中的最大行程和穩定後行程的距離差.
11.剛合(分)速度:
開關合(分) 閘過程中,動觸頭與靜觸頭接觸(分離)瞬間的運動速度
12.平均速度: 開關合(分)閘操作中,動觸頭在整個運動過程中的行程與時間的比值。
13.金短時間:
在合-分操作中，從所有極各觸頭都接觸瞬間起到隨後的分操作時在所有極中弧觸頭都分離瞬間的時間間隔。
高壓特性測試儀特性：
1．12個斷口的固有分、合閘時間；2．重合閘時間；
3．分、合閘最大不同期性；
4．剛分、剛合速度；
5．彈跳時間及幅度；
6．開關開距及開關超行程（真空開關預置開關行程）；
7．分、合閘平均速度；
8．顯示、列印速度—距離曲線
高壓特性測試儀參數：
1．時間測量同時可測量斷口數：≤12個
測定過程整定時間：0～6秒
解析度：0.1ms
2．開關開距、開關超行程、彈跳幅度測量
量程：<1000mm
解析度：1mm
3．測量誤差
時間測量誤差：±1%
行程測量誤差：±1%.
4．速度測量範圍：0～20m/s
5．內置電源
輸出電壓：20V～230V 誤差：1%
6．工作條件
工作電壓：AC220V±10%
頻率：50Hz
功耗：≤60w
使用環境溫度：0～40°C
使用環境濕度：≤90%RH
體積：400×350×200 mm3 重量：7kg
