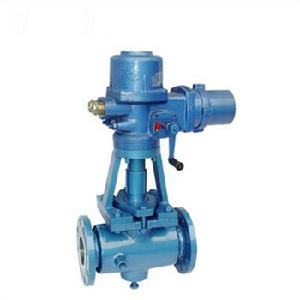

BX943W電動保溫旋塞閥

旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉；；度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。

簡介

1、適用於經常操作，啟閉迅速、輕便。 2、流體阻力小。 3、結構簡單，相對體積小，重量輕，便於維修。 4、密封性能好 5、不受安裝方向的限制，介質的流向可任意。 6、無振動，噪聲小。旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式、三通式和四通式三種。

詳細信息

技術參數

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		工作壓力 P（MPa）	適用介質	工作溫度 （℃）
殼體	密封
BX943W-1.0P	1.0	1.5	1.1	1.0	硝酸類等	≤250
BX943W-1.0C	1.0	1.5	1.1	1.0	非腐蝕、弱腐蝕	≤200

主要零件材料

零件名稱	閥體、塞子	填料
BX43W-1.0P BX43W-1.0R	不鏽鋼	石墨盤根+304
BX43W-1.0C	鑄鋼

主要尺寸

口徑（DN）	L		D	D1	D2	z-φd
20	90	150	105	75	55	4╳14
25	110	160	115	85	65	4╳14
32	115	190	135	100	78	4╳18
40	150	200	145	110	85	4╳18
50	170	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	8╳23
300	580		440	400	368	8╳23
