簡介

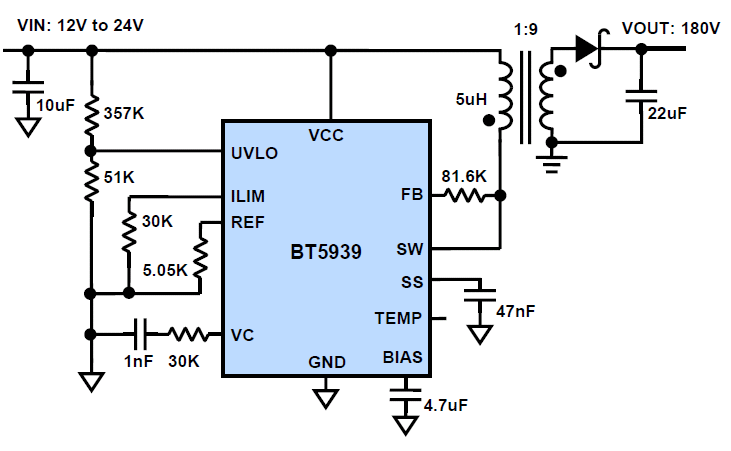

BT5939是由貝克瓦特科技集團提供的單晶片反激式隔離電源的解決方案。
BT5939通過對變壓器初級波形的檢測與分析,實現對次級輸出電壓的精確控制。此方案既不需要變壓器的第三繞組或光耦合器,也無需外接檢流電阻。邏輯控制模組與大功率開關管(2A,70V)緊密集成,耐熱型16引腳MSOP增強封裝,BT5939具有高集成度的卓越性能。輸入電壓範圍在3V至55V可調。BT5939充分利用增強的連續導通模式(ContinuousConduction Mode),來進一步提高負載控制能力。
主要特點
輸入電壓範圍寬:3V–55V無需變壓器第三繞組或光耦合器,即可實現輸出電壓精確控制
集成2A,70VNPN型開關管
最高開關頻率:2MHz
可設定軟啟動
可設定電流限制
無需外接檢流電阻

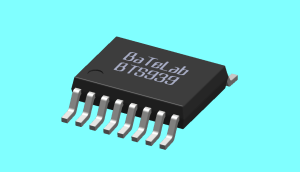

16引腳MSOP封裝(耐熱增強型)
套用範圍
汽車、通信領域的隔離式電源閃光燈系統
