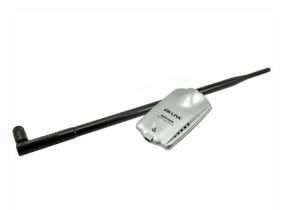

BL-LW05-H1 150M高增益usb無線網卡

BL-LW05-H1 150M高增益usb無線網卡

BL-LW05-H1是一款150Mbps傳輸速率的高增益無線網卡。

簡要描述

使用11N無線技術,無線傳輸速率最高達150Mbps雙晶片功率放大設計,真正達到500MW高靈敏度設計,最遠傳輸距離可達到1KM配置9dBi可拆卸全向天線,提升無線穿透能力及信號穩定性支持2種操作模式:集中控制式(Infrastructure)和對等式(Ad-Hoc);支持WPA-PSK/WPA2-PSK、WPA/WPA2安全機制和WEP加密,全方位地保護無線網路不被侵犯和盜用;支持軟AP特性,支持通過PSP、WII、NDS連線網際網路;支持通過PBC和PIN加密2種方式啟用WPS,免除記憶密碼的麻煩;
支持WINXP/VISTA/WIN7/LINUX/MAC.OS/WINCE作業系統

產品功能

本產品是一款USB無線網卡,採用雙晶片功率放大設計輸出功率可達到500MW,配備外置9DBI全向天線,在開放環境下能夠使無線信號傳輸距離更遠在阻隔或多干擾的複雜無線環境下,能夠提供更好的無線穿透能力及信號穩定性,真正實現1KM範圍內無線信號傳輸。同時它可以適應不同的工作環境,兼容IEEE802.11B/G/N標準,與其它無線設備互相聯通,安裝與配置簡易,即插即用,非常方便快捷。

規格參數

支持的協定和標準 IEEE802.11BIEEE802.11G,IEEE802.11N
接口類型 USB2.0
工作頻率範圍 2.4-2.484GHZ
工作信道數 1-14
數據調製 OFDM/DBPSK/DQPSK/CCK
靈敏度@PER 150M:-76dBm@10%PER54M:-76dBm@10%PER
11M:-90dBm@8%PER6M:-90dBm@10%PER
1M:-92dBm@8%PER
工作模式 集中控制式(Infrastructure),對等式(Ad-Hoc)
傳輸速率 11b:11/5.5/2/1M
11g:54/48/36/24/18/12/9/6M
11n:最高150M
展頻技術 DSSS(直接序列展頻)
發射功率 發射功率27dBm(500MW)
LED指示 信號指示燈
傳輸距離 室內最遠500米,室外最遠1000米(因環境而異)
使用環境 工作溫度:0°C~40°C
存儲溫度:-40°C~70°C
工作濕度:10%~90%RH不凝結
存儲濕度:5%~90%RH不凝結
工作電壓 DC5V0.2V
外型尺寸(L*W*H) 90*60*22mm
