AT91SAM9X35

AT91SAM9X35

SAM9X35是一個高度集成的400 MHz的ARM926嵌入式微控制器,具有豐富的外設集和工業套用需要精緻的用戶界面和高速通信的高頻寬架構。

概述

SAM9X35功能和4層的覆蓋和2D加速(子母畫面,α混合,縮放,鏇轉,色彩轉換),圖形LCD控制器和一個10位ADC,支持4-或5線電阻式觸控螢幕面板。網路/連線的外設包括兩個2.0A/B兼容的控制器區域網路(CAN)接口和一個標準IEEE802.3兼容的10/100Mbps乙太網MAC。多種通信接口包括軟數據機支持專門的科勝訊的SmartDAA線路驅動器,的HSUSB設備和主機,FSUSB主機,兩個HSSD卡/SDIO/MMC接口,USART,SPI接口,I2S,TWIS位和10位ADC。
10層匯流排矩陣與2x8箇中央DMA通道以及專用DMAsto支持高速連線外圍設備,確保不間斷的數據傳輸,以最小的處理器開銷。
外部匯流排接口採用8銀行DDR2/LPDDR,SDRAM/LPSDRAM,靜態存儲器,和具體的電路集成了ECCMLC/SLCNAND快閃記憶體的控制器。
SAM9X35是的217球BGA封裝,球間距為0.8mm。

性能

•核心

-ARM926EJ-S™ARM®Thumb®的處理器,運行速度高達[email protected]+/-10%
-16KB的數據Cache,16KB的指令高速快取,存儲器管理單元

•存儲器

-一個64位元組的內部ROM嵌入引導程式:NANDFlash的啟動,SD卡的DataFlash®或串列數據快閃記憶體。可程式順序。
-一個32位元組的內部SRAM,單周期存取系統的運行速度
-高頻寬,多連線埠的DDR2控制器
-32位外部匯流排接口支持8銀行DDR2/LPDDR,SDR/LPSDR的,靜態的存儲器
-MLC/SLCNAND控制器,24位可程式的多比特錯誤糾正代碼(PMECC)

•系統運行速度高達133MHz

-上電復位單元,復位控制器,關閉控制器,周期間隔定時器,看門狗定時器和實時時鐘
-引導模式選擇選項,映射命令
-內部低功耗32kHz的RC和快速工作頻率為12MHzRC振盪器
-可選擇的32768Hz的低功耗振盪器和12MHz振盪器
-最佳化的PLL為系統和一個PLL頻率為480MHz的USB高速
-12個32位AHB匯流排矩陣,大頻寬傳輸層
-雙外設橋專用的可程式時鐘以獲得最佳性能
-兩個雙連線埠8通道DMA控制器
-高級中斷控制器和調試單元
-兩個可程式的外部時鐘信號

•低功耗模式

-關閉控制器,4個32-bit電池備份暫存器
-時鐘發生器和電源管理控制器
-非常慢的時鐘工作模式,軟體可程式功率最佳化功能

•外設

-LCD控制器與疊加,alpha混合,鏇轉,縮放和顏色轉換
-USB設備高速,高速USB主機和USB主機全速專用片上收發器
-1個10/100Mbps乙太網MAC控制器
-兩個高速存儲卡主機
-兩個CAN控制器
-兩個主/從串列外設接口
-兩個三通道32位定時器/計數器
-一個同步串列控制器
-一個4通道16位PWM控制器
-三雙線接口
-三個USART,兩個UART
-一個12通道的10位觸控螢幕模擬到數字轉換器
-軟數據機

•I/O

-4個32位並行輸入/輸出控制器
-105可程式I/O線復用三個外設的I/O
-輸入電平變化中斷能力對每個I/O線,可選的施密特觸發器輸入
-獨立的可程式開漏,上拉和下拉電阻,同步輸出
•封裝
-217球BGA封裝,間距0.8毫米

開發板

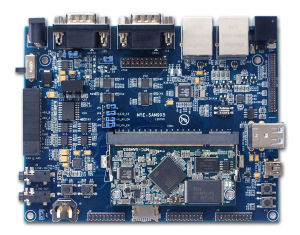

米爾科技是ATMEL的官方合作夥伴,也是ARM公司中國區的開發工具合作代理商,自主研發基於AT91SAM9X35晶片的MYD-SAM9X35開發板、MYS-SAM9X35單板機和MYC-SAM9X35核心板包含豐富的軟硬體資源,其中軟體資源包有KEILMDK-ARM例程,Linux系統和Android系統,硬體資源包含幾乎所有的晶片接口,是工業控制和嵌入式學習的良好選擇。
