簡介
ADF4196頻率合成器可以用來在無線接收機和發射機的上變頻和下變頻部分實現本振(LO)，其結構經過特別設計，符合基站的GSM/EDGE鎖定時間要求，快速建立功能則使ADF4196非常適合脈衝都卜勒雷達套用。

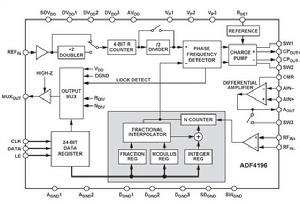

ADF4196功能框圖ADF4196由低噪聲數字鑒頻鑒相器(PFD)和精密差分電荷泵組成。還有一個差分放大器，用來將電荷泵的差分輸出轉換為外部電壓控制振盪器(VCO)的單端電壓。Σ-Δ型小數插值器與N分頻器一起使用，能夠實現可程式模數小數N分頻。此外，4位參考(R)分頻器和片內倍頻器允許PFD輸入端的參考信號(REFIN)頻率為可選值。
如果頻率合成器與外部環路濾波器和VCO一起使用，則可以實現完整的鎖相環(PLL)。開關結構確保PLL能在GSM時隙保護期間內建立，而無需第二PLL及相關的隔離開關。與以前的桌球式GSM PLL結構相比，這種結構能節省成本，降低複雜度，減小PCB面積，並減少禁止和特性測試工作。
套用
GSM/EDGE基站
PHS基站
脈衝都卜勒雷達
儀器儀表和測試設備
波束形成/相控陣系統
特性
快速建立小數N
分頻PLL結構
單個PLL可取代桌球式頻率合成器
在5 μs內完成整個GSM頻段上的跳頻，相位建立時間低於20 μs
相位誤差：1度rms （4 GHz RF輸出）
數字可程式輸出相位
數字可程式輸出相位
RF輸入範圍最高可達6 GHz
三線式串列接口
片內低噪聲差分放大器
相位噪聲品質因數：–216 dBc/Hz
利用ADIsimPLL可實現環路濾波器設計
