AD8280

寬電源電壓範圍6.0 多路輸入，監控3至6個電池電壓/2個溫度 擴展的溫度範圍：-40°C≤TA≤105°C

AD8280是一款用於鋰離子電池組的純硬體安全監控器，配有用來監控6個電池的輸入以及2個溫度感測器（NTC或PTC熱敏電阻）。多個AD8280器件可以通過菊花鏈方式連線起來，以監控遠遠多於6個電池的電池組，而無需使用大量隔離器。輸出可以配置為獨立或共用報警狀態。
該器件獨立於AD7280等主監控器工作，內置自用基準電壓源和LDO，二者均完全採用電池組供電。基準電壓源與外部電阻分壓器一起，用來設定過壓/欠壓的跳變點。每個電池通道都含有可程式去毛刺(D/G)電路，以免瞬時輸入電平引發報警。
AD8280還有2個數字引腳；當要監控的電池少於6個時，可以利用數字引腳選擇各種輸入組合。更重要的是，它具有自測功能，因此適合混合動力電動汽車等高可靠性套用。工作溫度範圍為-40°C至+105°C。

器件特性

通過AEC-Q100認證
廣泛的自測功能
寬電源電壓範圍6.0 V至30.0 V
多路輸入，監控3至6個電池電壓/2個溫度
可調閾值：過壓/欠壓/過溫
單獨或共用報警選項
擴展的溫度範圍：-40°C≤TA≤105°C
LDO可用於隔離器供電

器件套用

鋰離子電池備用監控器和閾值檢測
電動和混合動力汽車
工業車輛
不間斷電源
風能和太陽能

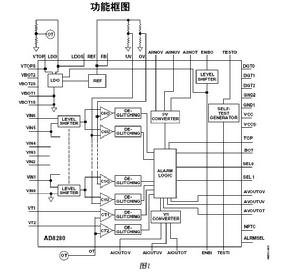

功能框圖

AD8280功能框圖：
