ACF圖解

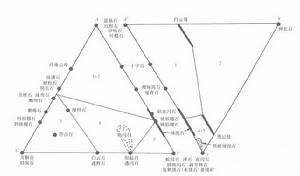

ACF圖解（ACF diagram）是表示變質相中礦物共生組合與岩石化學成分之間相互關係的一種三

元系圖解。一般用等邊三角形表示，三角形的三個頂點分別為A、C、F，其中A=Al2O3+Fe2O3-(Na2O+K2O)，C=CaO,F=FeO+MgO+MnO。各種氧化物的數量均用分子數表示，將A、C、F的分子數換算成各自所占百分數，並使A+C+F=100。ACF圖解的優點是能表示各種原岩成分與變質礦物組合之間的關係,尤其是變質泥質岩和變質基性岩的礦物共生組合
