A55

A55

A55是AMD Llano apu搭配的晶片組。 AMD A55 FCH (Hudson D2)晶片組支持高達5GT/s 的接口速度及PCI Express 2.0 x 16(以x4 速度運行) 顯示卡。 不同於A75,出於成本,A55沒有支持USB3、SATA3.規格上來說,A55和A75的非常相似,它們都採用了APU專用的FM1接口,因此不能兼容其他AM2/AM3等接口的處理器,都支持PCI-E 2.0標準的獨立顯示卡,都提供最高1866MHz速率的雙通道記憶體支持,都提供相同數量的晶片PCI-E通道,都支持相同的RAID模式,都整合了時脈發生器.

基本信息

簡介

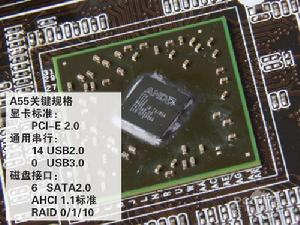

A55 A55

A55是AMD發布的一個晶片組。

A55指的是它的南橋晶片。

套用

A75與A55都是AMD公司於2011年6月所發表研發代號為“Llano”的新處理器所使用的的南橋。

A55 FCH晶片架構 A55 FCH晶片架構

FCH晶片的角色大概相當於以往的南橋晶片,自身並沒有整合顯示核心,而是通過UMI接口(而不是HT匯流排)連線APU整合的顯示核心進行輸出。A55 FCH能提供4條晶片PCI-E 2.0通道、14個USB2.0接口、6個支持RAID 0/1/10的SATA2.0接口,並且支持最多4個高清音頻,整合了時脈發生器、風扇控制、SD控制器、PCI控制器、消費紅外等功能,非常符合HTPC套用的需要。

AMD A55/A75晶片規格參數對比
AMD A55 FCH(Hudson 2) AMD A75 FCH(Hudson 3)
處理器接口 FM-1 FM-1
PCI-E插槽(APU提供) PCI-E 2.0 x16 PCI-E 2.0 x16
記憶體插槽(APU提供) 4 * DDR3 DIMM 4 * DDR3 DIMM
SATA2.0/3.0 6/0 0/6
幀信息結構切換 不支持 支持
USB2.0/3.0 14/0 10/4
晶片PCI-E通道 4 * PCI-E 2.0 x1 4 * PCI-E 2.0 x1
RAID支持 0/1/10 0/1/10
時脈發生器 整合 整合
APU+獨顯交火 支持 支持
