LM-1C2C、LM-P1C2C、LM-P1C4C一路轉多路4-20mA電流環信號隔離分配器
LM-11、LM-224-20mA電流環隔離柵、安全柵

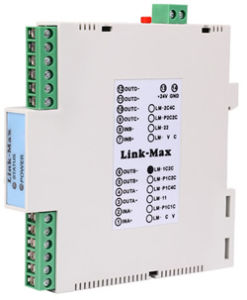

電流環隔離器Link-MaxLM-1C2C電流環隔離器帶有一路輸入、兩路輸出，三部分完全互相隔離，用戶可方便地實現將一個儀表的輸出全隔離地輸出到兩個儀器。由於輸入輸出通道完全隔離，避免了共模干擾對測量精度的影響，也避免了地電位不同對設備帶來的危害。產品達到滿量程萬分之五的精度與線性度，50ppm的溫度係數，能為用戶提供穩定而精準的物理量隔離與轉換功能。在某些套用中,也許不需要隔離，但儀表的輸出阻抗有限，無法同時推動數個串聯的儀器，這時也需要本產品提供阻抗變換。
本產品輸入阻抗低至100歐，可和任何儀表配合，而輸出可推動750歐的負載。如果輸出環路串接24V電源，可推動1350歐的負載。
電流環安全隔離柵專為儀器儀表工業套用配套設計。廣泛套用於電力系統、石油化工系統、金屬煤炭礦業系統、製糖系統和其他工業環境。
產品主要技術參數
輸入信號：4～20mA
輸出信號：4～20mA
輸入電壓：＜15V
最大允許電流：30mA
驅動負載：LM-1C2C：≤250Ω；LM-P1C2C/LM-P1C4C：≤1350Ω
基本誤差：LM-1C2C：±0.5％；LM-P1C2C/LM-P1C4C：±0.05％
負載變化：＜+0.1％／100Ω（負載＜250Ω時）＜-0.1％／100Ω（負載＞250Ω時）
絕緣電阻：輸入／輸出／電源≥100MΩ
絕緣強度：輸入／輸出／電源≥1000V／1分鐘
工作環境：溫度0-70℃、濕度≤90%
外型尺寸：厚16mm(L)×高117mm(H)×寬101mm(W)
重量：32g±2g
LM-P1C2C是強驅型，帶配電功能，精度也比LM-1C2C高
LM-P1C4C比LM-P1C2C多兩路輸出，其他性能指標與LM-P1C2C一樣，可用於一路電流環轉四路電流環的地方。
Link-MaxLM-11電流環隔離柵(也稱安全柵)帶有一路輸入、一路輸出完全隔離功能，用戶可方便地實現儀表和儀器之間的全隔離。由於輸入輸出通道完全隔離，避免了共模干擾對測量精度的影響，也避免了地電位不同對設備帶來的危害。產品達到滿量程千分之一的精度與線性度，50ppm的溫度係數，能為用戶提供穩定而精準的物理量隔離與轉換功能。在某些套用中，也許不需要隔離，但儀表的輸出阻抗有限，無法推動高輸入阻抗的儀器，這時也需要本產品提供阻抗變換。
本產品輸入阻抗低至100歐，可和任何儀表配合，而輸出可推動300歐的負載。
電流環安全隔離柵專為儀器儀表工業套用配套設計。廣泛套用於電力系統、石油化工系統、金屬煤炭礦業系統、製糖系統和其他工業環境。
產品主要技術參數：
輸入信號：4～20mA
輸出信號：4～20mA
輸入電壓：＜15V
最大允許電流：30mA
隔離轉換電壓：≤3.3V
基本誤差：±0.1％
負載變化：＜+0.1％／100Ω（負載＜250Ω時）＜-0.1％／100Ω（負載＞250Ω時）
絕緣電阻：輸入／輸出／電源≥100MΩ
絕緣強度：輸入／輸出／電源≥1000V／1分鐘
工作環境：溫度0-70℃、濕度≤90%
外型尺寸：26mm(W)×98mm(L)×41mm(H)
重量：32g±2g
LM-11是輸入迴路取電型，該產品使用時無需外接輔助電源，但必須要求前面是有源的設備，能有4-20mA的電流輸入到本產品的輸入端；對於前面是無源探頭、無源感測器、無源儀表的情況，請選用LM-P11單路隔離配電器或LM-P22雙路隔離配電器，LM-P11/LM-P22是有配電功能的隔離柵或安全柵，除隔離電流環信號外還可向輸入迴路的無源感測器供電。
本公司還生產有源多路輸入輸出電流環分配隔離柵，可套用在需要更高精度的地方。
如果用戶需要隔離的通道較多，可選擇LM-22雙通道無源隔離柵安全柵，該產品在一個機殼中集成了兩路LM-11，使用戶的安裝密度更高。
全系列定貨信息
LM-11單路無源4-20mA電流環隔離柵安全柵
LM-22雙路無源4-20mA電流環隔離柵安全柵
LM-1C2C有源型單路轉雙路，三個通道之間完全隔離(磁)
LM-P1C1C單路4～20mA電流環隔離配電器(磁)
LM-P2C2C雙路4～20mA電流環隔離配電器(磁)
LM-P1C2C單路轉雙路4～20mA電流環隔離配電分配器(光)
LM-P1C4C單路轉四路4～20mA電流環隔離配電分配器(光)
I-7011非隔離Modbus協議單通道電流環採集模組
I-7012非隔離Modbus協定雙通道電流環採集模組
I-7014非隔離Modbus協定四通道電流環採集模組
I-7016非隔離Modbus協定16路0-10V電壓採集模組
I-7017非隔離Modbus協定八通道電流環採集模組
M-7017前後隔離Modbus和泓格雙協定八通道電流環採集模組
I-7018非隔離Modbus協定八通道熱電偶採集模組
M-7018前後隔離Modbus和泓格雙協定八通道熱電偶採集模組
I-7021全隔離Modbus協定單通道電流環輸出模組
I-7022全隔離Modbus協定雙通道電流環輸出模組
I-7024全隔離Modbus協定四通道電流環輸出模組
LM-P1C1V單路4-20mA轉單路0-10V信號有源隔離轉換器
LM-1V1C單路0-10V轉單路4-20mA信號有源隔離轉換器
LM-P2C2V雙路4-20mA轉雙路0-10V信號有源隔離轉換器
LM-2V2C雙路0-10V轉雙路4-20mA信號有源隔離轉換器
LM-P1C2V單路4-20mA轉雙路0-10V信號有源隔離轉換分配器
LM-1V2C單路0-10V轉雙路4-20mA信號有源隔離轉換分配器
LM-P1C4V單路4-20mA轉四路0-10V信號有源隔離轉換分配器
LM-1V4C單路0-10V轉四路4-20mA信號有源隔離轉換分配器
LM-4CT四路電流環遠程傳輸輸出模組
LM-4CR四路電流環遠程傳輸接收模組
