工業信號隔離器

工業信號隔離器

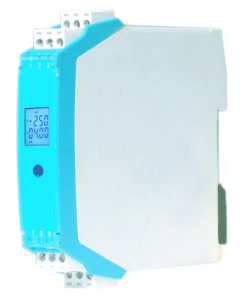

工業信號隔離器將直流電壓或電流信號經過隔離傳送,轉換成所需的信號給其它儀表。可以與單元組合儀表及DCS、PLC等系統配套使用,給予現場儀表信號隔離、信號轉換、信號分配、信號處理等,從而提高工業生產過程自動控制系統的抗干擾能力,保證系統的 穩定性和可靠性。可帶液晶顯示,通過紅外輕觸按鍵切換顯示不同通道的參數,顯示實時測量值、理論輸出值、單位及通道號。

概述

自動化系統中實現對各種工業信號(標準工業信號4-20mA、0-5V、0-10V、1-5V、以及熱電阻熱電偶及其他感測器的mV級別信號)的隔離、轉換、分配和傳輸功能的設備。

工業信號隔離器工業信號隔離器

分類

按照隔離器的特性分類:
無源隔離器(無需外部電源供電,使用方便,成本更低)
有源隔離器 (需要外接供電電源,傳輸距離更遠,傳輸精度更高)
隔離配電器 (帶有配電功能,可直接與位於工業現場的自動化儀表連線)
熱電阻信號隔離器(對熱電阻信號進行隔離、轉換和傳輸)
熱電偶信號隔離器(對熱電歐信號進行隔離、轉換和傳輸)
按照隔離器的通道數分類:
單通道
雙通道
一入二出

工業信號隔離器主要指標

1,隔離電壓:1000V-2500V,
2,傳輸精度:有源0.1%,無源0.2%
3,帶載能力:較高的帶載能力意味著更遠的傳輸距離,有源的大於無源的。例如:有源電流輸出帶載能力>500歐姆,無源<300歐姆。
4,溫漂:35ppm-200ppm/℃
5,回響時間:2ms-200ms
