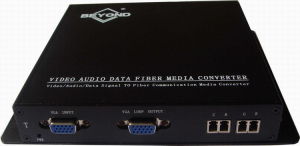

4芯高清VGA光端機

4芯高清VGA光端機 ， 無延時無壓縮，解析度可支持1920*1080P，發射機1路VGA信號輸入，1路監視輸出，接收機DVI及VGA雙輸出，多模可傳2KM，單模20KM!

VGA光端機有單模和多模兩個系列產品。VGA光端機由發射機和接收機兩部分組成，使用4根光纖傳輸1路VGA信號，最大傳輸距離單摸20km,多模0.55km。主要用於大型顯示系統中計算機圖像的長距離傳輸。發射機輸入為1路VGA信號，1路監視輸出，可用於連線本地監視器。輸出為4路LC光纖接口，分別為R、G、B、CK（RGB為紅綠藍三基色，CK為時鐘信號）。接收機的輸入為4路LC光纖接口，分別為R、G、B、CK。有1路VGA輸出輸出，1路DVI輸出，兩路可同時輸出。在進行系統連線時，必須將收發兩端的光纖接口R、G、B、CK對應連線，不可交叉連線，否則將無法傳輸信號。
VGA光纖傳輸系統採用了先進的數字處理和傳輸技術，信號以數字形式在光纖中傳輸。發射機將模擬VGA信號轉換為數位訊號，再通過光電轉換，變為光信號，經光纖傳輸。接收機將光信號轉換為數字電信號，再通過轉換電路將數位訊號轉換為模擬VGA信號。系統可兼容VGA、SVGA、XGA、SXGA、UXGA模式信號。在發射機和接收機內均有計算機系統，可對信號源進行自動檢跟蹤，並調整設備的有關工作參數，使之與輸入信號匹配。
VGA信號光纖傳輸系統與傳統的模擬信號電纜傳輸方式比較，在以下方面具有明顯的優勢。
第一．VGA信號遠距離高質量傳輸。由於採用數位化光纖傳輸方式，徹底消除了模擬信號在電纜中長距離傳輸產生的信號模糊和拖尾現象。信號傳輸基本達到無損失，圖象清晰再現。
第二．發射器和接收器無電氣連線，實現了完全電隔離，因此可徹底消除地線干擾。
第三．光信號易於禁止，無電磁輻射，保密性好。
■技術性能與指標
1、發射機性能指標
輸入接口--------------------------------1路HD15F（VGA）
監視輸出--------------------------------1路HD15F（VGA）
光輸出接口-------------------------------4路LC（RGBCK）
光纖類型---------------------------------單模(1310nm)、多模（850nm）
信號傳輸制式------------------------------數位訊號
電源---------------------------------AC85-265V自適應
體積---------------------------------183mmX154mmX30mm
功耗---------------------------------3W
2、接收性能指標
光輸入接口-------------------------------4路LC（RGBCK）
光纖類型---------------------------------單模(1310nm)、多模（850nm）
輸出接口--------------------------------1路HD15F（VGA），1路DVI，可同時輸出
信號傳輸制式------------------------------數位訊號
電源---------------------------------AC85-265V自適應
體積---------------------------------183mmX154mmX30mm
功耗---------------------------------3W
3、支持顯示模式-------------------------VGA/XGA/SXGA/UXGA
4、傳輸距離-----------------------------單模20km/多模0.55km
套用場合：
多媒體系統/大屏監控/大型超市/城市廣場
