概述

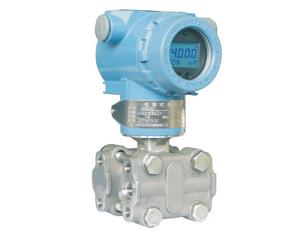

SC3051AP絕對壓力變送器用於測量液體、氣體或蒸汽的壓力,並將其轉換為4~20mA DC的電流信號輸出.絕對壓力變送器也可與HART275手操器互通訊,通過它們進行設定和監控等技術參數
輸出:2線制,4~20mA DC輸出,數字通訊,可程式設定線性或平方根輸出方式,HART協定載入在4~20mA DC信號上。電源電壓:工作狀態:10.5~42V DC 本 安 型:10.5~30V DC
數字通訊:16.4~42V DC 本 安 型:16.4~30V DC
負載:(輸出信號代碼為D和E時):工作狀態:0~1335Ω 數字通訊:250~600Ω
HART通訊距離:用多芯雙絞線時可通訊距離最大達2Km。通訊距離因電纜類型而異。公式如下:L=65000000/(R×C)-(C1+10000)/C
L=長度(m和ft)
R=阻抗(Ω ,包括電源阻抗)
C=電纜電容(pF/m或pF/ft)
C1=最大並聯電容(pF/m或pF/ft)
阻尼時間常數:放大器部件和膜盒的阻尼時間常數之和。 放大器部件阻尼時間常數在0.2~64秒範圍內可調。
環境溫度:-40~85℃(-40~185?F) -30~80℃(-22~176?F)【帶LCD表頭】
接液溫度:-40~120℃(-40~248?F)
性能
調量程的參考精度:(包括從零點開始的線性、滯後性和重複性): ±0.075%穩定性:±0.1%量程上限/12個月選型
代號 | 範圍 | |||
4 | 0-4~40KPa | |||
5 | 0-40~200KPa | |||
6 | 0-1.6~700KPa | |||
7 | 0-0.4~2.0MPa | |||
8 | 0-1.6~7.0MPa | |||
代號 | 輸出形式 | |||
E | 4~20mA.DC 模擬放大器,線性輸出 | |||
S | 4~20mA.DC 智慧型放大器,並採用HART協定通訊 | |||
代號 | 法蘭材質 | 排氣/排液閥材質 | 隔離膜片材質 | 灌充液體 |
22 | 316不鏽鋼 | 316不鏽鋼 | 316不鏽鋼 | 矽油 |
23 | 316不鏽鋼 | 316不鏽鋼 | 哈氏合金C | 矽油 |
24 | 316不鏽鋼 | 316不鏽鋼 | 蒙乃爾 | 矽油 |
25 | 316不鏽鋼 | 316不鏽鋼 | 鉭 | 矽油 |
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | 矽油 |
35 | 蒙乃爾 | 哈氏合金C | 鉭 | 矽油 |
44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | 矽油 |
代號 | 附 加 功 能 | |||
M1 | 0~100%線性指示表 | |||
M2 | LED數字顯示 | |||
M3 | LCD數字顯示 | |||
B1 | 管裝彎支架 | |||
B2 | 板裝彎支架 | |||
B3 | 管裝平支架 | |||
C0 | 1/2-14NPT錐管內螺紋接頭 | |||
C1 | 1/2-14NPT引壓接頭後部焊接引壓管φ14 | |||
C2 | 20×1.5丁字形螺紋接頭 | |||
d | 隔爆型,防爆標誌ExdⅡBT4 | |||
I | 本安型,防爆標誌ExiaⅡCT6 |
