24口配線架的概念
配線架是管理子系統中最重要的組件，是實現垂直幹線和水平布線兩個子系統交叉連線的樞紐。配線架通常安裝在機櫃或牆上。通過安裝附屬檔案，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網路工程中常用的配線架有雙絞線配線架和光纖配線架。
業界標準中配線架的定義
ISO/IEC11801:2002配線架——適用於跳線連線的配線裝置器。它使布線系統的移動和改變更加便利。
ANSITIA/568-B配線架——由方便管理的成對連線器構成的交叉連線系統。
雙絞線配線架的作用是在管理子系統中將雙絞線進行交叉連線，用在主配線間和各分配線間。雙絞線配線架的型號很多，每個廠商都有自己的產品系列，並且對應3類、5類、超5類、6類和7類線纜分別有不同的規格和型號，在具體項目中，應參閱產品手冊，根據實際情況進行配置。
配線架的用途
配線架的定位是在局端對前端信息點進行管理的模組化的設備。前端的信息點線纜（超5類或者6類線）進入設備間後首先進入配線架，將線打在配線架的模組上，然後用跳線（RJ45接口）連線配線架與交換機。總體來說，配線架是用來管理的設備，比如說如果沒有配線架，前端的信息點直接接入到交換機上，那么如果線纜一旦出現問題，就面臨要重新布線。此外，管理上也比較混亂，多次插拔可能引起交換機連線埠的損壞。配線架的存在就解決了這個問題，可以通過更換跳線來實現較好的管理。
用法和用量主要是根據總體網路點的數量或者該樓層（以及相近樓層，這要看系統圖是怎么設計的）的網路點數量來配置的。不同的建築，不同系統設計，主設備間的配線架都會不同。如，一棟建築只有四層，主設備間設定在一層，所有樓層的網路點均進入該設備間，那么配線架的數量就等於該建築所有的網路點/配線架連線埠數（24口、48口等），並加上一定得餘量；如果，一棟建築有9層，主設備間設定在4層，那么為了避免線纜超長，就可能每層均設有分設備間，且有交換設備。那么主設備間的配線架就等於4層的網路點數量/配線架連線埠數（24口、48口等）。
配線架的套用範圍
適用於配線間和設備間RJ45語音和數據的端接以及光纖的端接、安裝和管理。

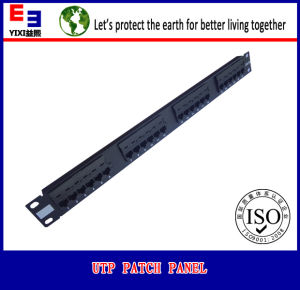

24口配線架
