常用的配線架以及在實際套用中它們之間的合理搭配。
八十年代末，綜合布線系統剛進入中國，當時信息傳輸速率很低，布線系統只有三類（16MHz）產品，配線系統主要採用110魚骨架式配線架，主要分為50對，100對，300對，900對壁掛式幾種，而線纜配套使用；其缺點是線纜端接較麻煩，一次性端接不宜更改，無禁止產品，端接工具較昂貴，維護管理升級不方便。
隨著網路傳輸速率的不斷提高，布線系統出現了五類（100MHz）產品，網路接口也逐漸向RJ45統一，用於端接傳輸數據線纜的配線架採用19英寸RJ45口110配線架，此種配線架背面進線採用110端接方式，正面全部為RJ45口用於跳接配線，它主要分為24口，36口，48口，96口幾種，全部為19英寸機架/機櫃式安裝，其優點是體積小，密度高，端接較簡單且可以重複端接，主要用於4對雙絞線的端接，有禁止產品；其缺點是由於進線線纜在配線架背面端接，而出線的跳接管理在配線架正面完成，所以維護管理較麻煩；由於連線埠相對固定，無論要管理的桌面信息口數多少，必須按24和36的連線埠倍數來配置，造成了配線連線埠的空置和浪費，也不靈活；另外價格相對110魚骨架式配線架較貴。
網路技術和傳輸速率的高速發展，千兆/萬兆乙太網技術的湧現，超五類（100MHz），六類（250MHz）布線系統的推出，另外使用者對網路系統的套用提出多種需求，如區域網路（禁止），外網（非禁止），語音，光纖到桌面等，面對較多功能信息連線埠的靈活管理，對配線系統的多元化，靈活性，可擴展等性能提出了更高要求，象施耐德電氣等一些布線廠商推出的多媒體配線架，適應了現代網路通信套用對配線系統的要求。此種配線架摒棄了以往固定RJ45口式110配線架連線埠固定無法更改的弱點，它本身為標準19英寸寬1U高的空配線板，在其上可以任意配置超五類，六類，七類，語音，光纖和禁止/非禁止布線產品，1U高最多可以配置24個數據銅纜或光纖連線埠以及48個語音連線埠，充分體現了配線的多元化和靈活性，對升級和擴展帶來了極大的方便；由於其採用獨立模組化配置，配線架上的每一個連線埠與桌面的信息連線埠一一對應，所以在配置配線架時無需按24或36的連線埠倍數來配置，從而也不會造成配線連線埠的空置和浪費；另外此種配線架的安裝，維護，管理都在正面操作，大大簡化了操作程式；可以同時在同一配線板上配置禁止和非禁止系統，是它區別於老式配線架的另一大特色。
110配線架語音通信也在發生的巨大的變革，通常大家熟知的模擬電話系統正在逐漸被新的數字通信系統所淘汰，如最新的VoIP技術等，另外一些四芯電話的普及，也使語音配線系統發生了變化。以施耐德電氣為首的部分布線廠商相繼推出了RJ45口的IDC語音配線架，其背面採用IDC方式端接語音多對數線纜，前面採用RJ45口來進行配線管理，相對110魚骨配線架，它具有端接簡便，可重複端接，安裝維護成本低，RJ45口配線簡單快速，配線架整體外觀整潔的優勢 。
連線方法
對於以上介紹的幾種常用配線架，在實際套用中也經常存在如何正確搭配的問題，下面介紹兩種在分配線間配線架之間的搭配方法：
一、110配線架的搭配

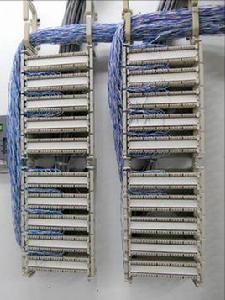

鑒於綜合布線系統的最大特性就是利用同一接口和同一種傳輸介質，讓各種不同信息在上面傳輸，同時利用配線跳接方式，來靈活控制每個桌面信息點的套用功能，所以用於端接來自所有桌面信息點水平雙絞線的配線架，應採用RJ45口110配線架（如上圖），而用於端接來自電話主機房的多對數語音線纜，採用相應對數的110魚骨配線架即可（如上圖），通過跳線與RJ45口110配線架跳接實現語音的連通，數據光纖主幹通過光纖配線箱，再通過網路交換機將一路高速光信號轉換成多路數據信號，通過標準RJ45跳線與RJ45口110配線架跳接實現桌面信息點連網的需求。
二、多媒體與IDC配線架的搭配
多媒體的配線架在配線間內的連線原理與110配線系統相同，不同之處主要在於多媒體配線架可以在一個配線板上完成幾個不同種類110配線架相互搭配所完成的功能，更靈活，更方便，更可靠。另外，有些布線廠商推出的電子配線系統，由於本身造價成本太高，施工安裝複雜，跳線管理局限性大，安裝維護管理成本高等諸多不便因素的影響，此種配線系統的推廣有待商榷。總之，隨著通信網路技術的飛速發展，綜合布線系統中的配線架也在不斷地推陳出新，使其在滿足信息頻寬要求的前提下，更加適應通信網路系統套用和管理便捷，靈活，可靠的需求 。
打法
1、先不要把模組放上去，按照片模上的顏去打，從左到右，（藍、橙、綠、棕、灰），再根據大對數線纜上的“色帶”去打，從前打到最後。
2、把線打完之後，再把剛才的模組放上去，用力敲打，使它緊貼在配線架上。
3、最後根據剛才打完的模組上方口，與配線架進行跳線，即可。
大對數的話,線序是這樣的：
5種主色：白色、紅色、黑色、黃色、紫色
5種次色：蘭色、桔色、綠色、棕色、灰色
電話電纜線序色譜認識舉例說明：
10對電話電纜色譜線序表
1對—白蘭2對—白桔3對—白綠4對—白棕5對—白灰
6對—紅蘭7對—紅桔8對—紅綠9對—紅棕10對—紅灰
20對電話電纜色譜線序表
1對—白蘭2對—白桔3對—白綠4對—白棕5對—白灰
6對—紅蘭7對—紅桔8對—紅綠9對—紅棕10對—紅灰
11對—黑蘭12對—黑桔13對—黑綠14對—黑棕15對—黑灰
16對—黃蘭17對—黃桔18對—黃綠19對—黃棕20對—黃灰
30對電話電纜色譜線序
說明：30對的電話電纜要注意了，30對通信電纜里有2種白色的主色，大於25對了就一定要看標識線了！！有一小把是用“白蘭"標識線纏著的，另有5對線用“白桔"標識纏著！
（注意：這25對用“白蘭"色環標識線纏著）
1對—白蘭2對—白桔3對—白綠4對—白棕5對—白灰
6對—紅蘭7對—紅桔8對—紅綠9對—紅棕10對—紅灰
11對—黑蘭12對—黑桔13對—黑綠14對—黑棕15對—黑灰
16對—黃蘭17對—黃桔18對—黃綠19對—黃棕20對—黃灰
21對—紫蘭22對—紫桔23對—紫綠24對—紫棕25對—紫灰
（注意：這5對有"白桔"標識纏著）
21對—白蘭22對—白桔23對—白綠24對—白棕25對—白灰
50對電話電纜色譜線序
說明：50對的通信電纜要注意了，50對通信電纜里有2種標識線，前25對是用“白蘭"標識線纏著的！！後25對是用“白桔"標識線纏著的！！
（注意：這25對用“白蘭"標識線纏著）
1對—白蘭2對—白桔3對—白綠4對—白棕5對—白灰
6對—紅蘭7對—紅桔8對—紅綠9對—紅棕10對—紅灰
11對—黑蘭12對—黑桔13對—黑綠14對—黑棕15對—黑灰
16對—黃蘭17對—黃桔18對—黃綠19對—黃棕20對—黃灰
21對—紫蘭22對—紫桔23對—紫綠24對—紫棕25對—紫灰
（用“白桔"標識線纏著）
26對—白蘭27對—白桔28對—白綠29對—白棕30對—白灰
31對—紅蘭32對—紅桔33對—紅綠34對—紅棕35對—紅灰
36對—黑蘭37對—黑桔38對—黑綠39對—黑棕40對—黑灰
41對—黃蘭42對—黃桔43對—黃綠44對—黃棕45對—黃灰
46對—紫蘭47對—紫桔48對—紫綠49對—紫棕50對—紫灰
100對電話電纜色譜線序表
說明：100對的電話電纜里有4種標識線，第一的25對是用“白蘭"標識線纏著的！！第二的25對是用“白桔"標識線纏著的！第三的25對是用“白綠"標識線纏著的！第四的25對是用“白棕"標識線纏著的！
（注意：用“白蘭"標識線纏著）
1對—白蘭2對—白桔3對—白綠4對—白棕5對—白灰
6對—紅蘭7對—紅桔8對—紅綠9對—紅棕10對—紅灰
11對—黑蘭12對—黑桔13對—黑綠14對—黑棕15對—黑灰
16對—黃蘭17對—黃桔18對—黃綠19對—黃棕20對—黃灰
21對—紫蘭22對—紫桔23對—紫綠24對—紫棕25對—紫灰
（注意：用“白桔"標識線纏著）
26對—白蘭27對—白桔28對—白綠29對—白棕30對—白灰
31對—紅蘭32對—紅桔33對—紅綠34對—紅棕35對—紅灰
36對—黑蘭37對—黑桔38對—黑綠39對—黑棕40對—黑灰
41對—黃蘭42對—黃桔43對—黃綠44對—黃棕45對—黃灰
46對—紫蘭47對—紫桔48對—紫綠49對—紫棕50對—紫灰
（注意：用“白綠"標識線纏著）
51對—白蘭52對—白桔53對—白綠54對—白棕55對—白灰
56對—紅蘭57對—紅桔58對—紅綠59對—紅棕60對—紅灰
61對—黑蘭62對—黑桔63對—黑綠64對—黑棕65對—黑灰
66對—黃蘭67對—黃桔68對—黃綠69對—黃棕70對—黃灰
71對—紫蘭72對—紫桔73對—紫綠74對—紫棕75對—紫灰
（注意：用“白棕"標識線纏著）
76對—白蘭77對—白桔78對—白綠79對—白棕80對—白灰
81對—紅蘭82對—紅桔83對—紅綠84對—紅棕85對—紅灰
86對—黑蘭87對—黑桔88對—黑綠89對—黑棕90對—黑灰
91對—黃蘭92對—黃桔93對—黃綠94對—黃棕95對—黃灰
96對—紫蘭97對—紫桔98對—紫綠99對—紫棕100對—紫灰
200對電話電纜色譜線序表（大對數電纜）
說明：200對的電話電纜里有8種標識線，第一的25對是用“白蘭"標識線纏著的！！第二的25對是用“白桔"標識線纏著的！第三的25對是用“白綠"標識線纏著的！第四的25對是用“白棕"標識線纏著的！第五的25對是用“白灰"標識線纏著的！第六的25對是用“紅蘭"標識線纏著的！第七的25對是用“紅桔"標識線纏著的！第八的25對是用“紅綠"標識線纏著的 ！
模組式快速配線架
模組式快速配線架又稱為機櫃式配線架，是一種19‟‟的模組式嵌座配線架，線架後部以安裝在一塊印刷電路板（PWB）上的10D連線塊為特色，這些連線塊計畫用於端接工作站、設備、或中繼電纜。110D絕緣移動接頭（IDC）區通過印刷電路板（PWB）的內部連線已與配線架前部的8–Pin模組式嵌座聯結起來。配線架是一種19‟‟ EIA RS-310導軌安裝單元，可容納24、32、64或96個嵌座。其中24口配線架高度為2U(89.0mm)。機架式配線架附屬檔案包括標籤與嵌入式圖示，方便用戶對信息點進行標識，機架式配線架在19„標準機柜上安裝時，還需選配水平線纜管理環和垂直線纜管理環 。
