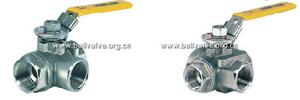

1000WOG三通不鏽鋼球閥1000WOG三通不鏽鋼球閥產品特徵
公稱壓力：2.5MPa
適用溫度範圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
1000WOG三通不鏽鋼球閥適用範圍
城建、化工、冶金、石油、製藥、食品、飲料、環保
1000WOG三通不鏽鋼球閥結構
1000WOG三通不鏽鋼球閥 結構圖1000WOG三通不鏽鋼球閥L型主要連線尺寸
SIZE d L H D1 B W1 W2 h
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC
11/2″ 32.0 114 83 145 57.0 22.4 38.1 1/4-20UNC
2″ 38.1 142 96 204 71.0 22.4 38.1 1/4-20UNC
1000WOG三通不鏽鋼球閥T型主要連線尺寸
SIZE d L H D1 B F G W1 W2 h
1/2″ 12.7 75 59 126 71.0 33.5 37.5 22.4 35.0 10-20NC
3/4″ 16 85 64 126 81.5 39.0 42.5 22.4 35.0 10-20NC
1″ 20 100 80 145 102.0 50.5 51.5 22.4 35.0 10-20NC
11/4″ 25 115 90 145 108.5 51.0 57.5 25.4 38.1 10-20NC
11/2″ 32 125 96 204 12101 58.0 63.0 25.4 38.1 1/4-20UNC
2″ 38.1 148 106 204 138.5 65.5 73.0 25.4 38.1 1/4-20UNC
1000WOG三通不鏽鋼球閥主要零件材料
序號 零件名稱 材質
1 閥體 不鏽鋼CF8M/CF8
2 閥蓋 不鏽鋼CF8M/CF8
3 球 不鏽鋼CF8M/CF8
4 球墊 聚四氟乙烯PTFE
5 閥桿 不鏽鋼CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 壓蓋螺母 不鏽鋼CF8M/CF8
10 手柄 不鏽鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不鏽鋼CF8
13 螺帽 不鏽鋼CF8
14 鎖定裝置 不鏽鋼CF8
15 皮套 塑膠
16 盲蓋 不鏽鋼CF8M/CF8
