052D型驅逐艦(英文:Type 052D destroyer,北約代號:Luyang III-Class destroyer,中文:旅洋III級驅逐艦)是中國人民解放軍海軍最新一代飛彈驅逐艦,現已服役2艘,舾裝2艘,在建2艘。為052C型驅逐艦的最新改良型,也是中國繼052C型驅逐艦後又一種配備相控陣雷達與垂直發射區域防空飛彈系統的現代化防空驅逐艦。052D型驅逐艦是繼德國薩克森級護衛艦、荷蘭七省級護衛艦、丹麥伊萬·休特菲爾德級護衛艦、日本秋月級驅逐艦、日向級直升機驅逐艦之後第六種配備四面主動相控陣雷達和通用垂直發射裝置的軍艦,這標誌著中國從此擁有躋身世界先進行列的新銳防空艦,而第五艘在建052D的曝光,使得中國成為擁有此型艦數量最多的國家。首艘052D型驅逐艦昆明號於2012年8月28日下水,2014年3月21日正式加入中國人民解放軍海軍戰鬥序列。2015年12月,中國海軍第3艘052D驅逐艦正式服役。

基本信息

發展沿革

本世紀初期,上海江南造船廠建成兩艘052C型驅逐艦,這是中國第一種配備相控陣雷達與垂直發射區域防空飛彈系統的現代化防空驅逐艦。2006年後,搬遷到長興島的新江南廠區開始建造後續的052C,並於2010年下旬開始陸續下水。第二批052C建造了四艘,隨後長興廠區繼續建造的就是052C的改進型號,稱為052D,而首艘052D於2012年8月28日下水,第三艘052d於2013年7月1日下水。

設計特點

基本布局

052D的基本船型與布局與052C相同,但細部構型與裝備有相當顯著的變化。首先,原本的100mm艦炮被一座高度更高、隱身造型更完善的炮塔取代;根據炮身照片,這是

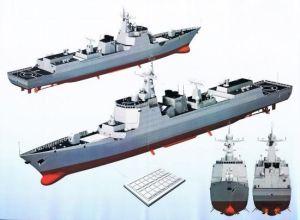

052D型驅逐艦052D型驅逐艦

中國參考現代級上AK-130130mm 70倍徑艦炮而發展的國產版本。此外,船樓兩側向內收縮的角度更大,艦橋正面因而變窄,兩側安裝相控陣的斜面部位變大。052D改用新型號的相控陣,形狀趨近為正方形,沒有346型相控陣的弧形外罩,而且面積也更大;此種新相控陣在2012年6月首先在畢升號綜合試驗艦上曝光,由於取消了過去346型氣冷系統的外罩,顯示中國已經發展出配合主動相控陣系統的液冷系統(在天線內部實施冷卻);

由於液冷系統的冷卻能力較大,加上天線陣面加大,因此新相控陣的輸出功率與持續運作性能應優於346型雷達。052D的後艦體輪廓與構型與052C基本相同,但尾部船樓結構有較為明顯的變化,首先機庫從左側移到中間的位置,兩側增設與054A類似的封閉式小艇容艙;而用來承載517HA雷達八木天線的後桅桿也往前移,這是因為其後與機庫之間的位置設定了一組垂直發射系統,因而將517HA雷達前移,遠離飛彈噴焰。

新型主炮

052C改進型以新型號的垂直發射系統取代原本海紅旗-9防空飛彈專用的轉輪型垂直發射器,艦橋前方配置四組八連裝垂直發射系統,而機庫結構則裝

置另外四組八聯裝垂直發射系統,因此總共有64單元。與先前供海紅旗-16艦載防空飛彈使用的熱射式垂直發射器相較,052D的新垂直發射管同為方格狀,整體尺寸類似,但是取消了排焰道,將空間騰給飛彈發射管(海紅旗-9防空飛彈為冷發射式,不需要排焰道),因此每個飛彈發射槽的長、寬比原本增加。

052D的新型垂直發射裝置是依照中國國防科學技術委員會在2006年12月15日頒布、2007年5月1日實施的國家軍用標準GJB 5860-2006,即“水面艦艇飛彈通用化垂直發射裝置通用要求”設計的第一種通用、冷熱共用艦載垂直發射器,能相容於冷發射的HHQ-9防空飛彈以及其他冷/熱射彈種。據說052D除了配備HHQ-9防空飛彈之外,還配備新開發完成、垂直發射的鷹擊-18超音速反艦飛彈,目前細節不詳,此外也不清楚是否正進一步將更多其他彈種整合入此型發射裝置中(例如火箭助飛制導魚雷反艦巡航飛彈乃至對地巡航飛彈等)。

其他改進

近迫防禦方面,052D艦橋前方仍維持一座730型30mm近迫武器系統,但機庫上方則改裝一座中國在2010年代新推出的HQ-10短程防空飛彈發射器,使用24聯裝構型。原本052C用來裝置反艦飛彈發射器的位置(機庫結構之前),052D則用來裝置四組八聯裝垂直發射器 。

基本數據

因為本級艦現處於剛剛入列的驗證階段,數據均為推測,僅供參考:

參考諸元
排水量 滿載約7000噸
艦長 約157米
舷寬 約19米
吃水 約6米
動力 柴燃交替CODOG 2×GAT-25000燃氣渦輪國產化版/67000 2×MTU-20 V956 TB92柴油機國產化版/ 10420 雙軸(推測)
乘員 約280人
航速 32節
船電系統
雷達 3D多功能相控陣雷達系統(4×固定式陣列天線) 71H A波段2D長程對空監視雷達 64型(SR-64)X頻2D對空/對海搜尋雷達
聲納 未知
其他 4×726-4 18聯裝干擾彈發射器 電子對抗系統
艦載武裝
艦炮 1×H/PJ-38 130mm 70倍徑艦炮
飛彈 8×八聯裝新型垂直發射系統(裝填防空飛彈、巡航飛彈與火箭助飛魚雷)
近防 1 x 730型近程防禦武器系統 1 x 24單元 HQ-10滾體近防飛彈系統
反潛 2×三聯裝324mm 7424型魚雷發射器
其他 其餘不詳

本級艦

序號 舷號 艦名 船廠 下水時間 服役時間 所屬艦隊
1 172 昆明 江南 2012年8月28日 2014年3月21日 南海艦隊
2 173 長沙 江南 2012年12月28日 2015年8月17日 南海艦隊
3 174 合肥 江南 2013年7月1日 2015年12月12日 南海艦隊
4 175 銀川? 江南 預計2014年中旬 預計2016年上旬 未知
