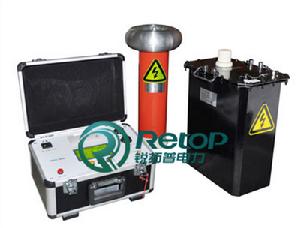

0.1Hz超低頻高壓發生器
0.1Hz超低頻高壓發生器簡介
本產品接合了現代數字變頻先進技術，採用微機控制，升壓、降壓、測量、保護完全自動化，並且在自動升壓過程中能進行人工干預。由於全電子化，所以體積小重量輕、大螢幕液晶顯示，清晰直觀、且能顯示輸出波形、印表機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均採用機械式的辦法進行調製和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
★ 電流、電壓、波形數據均直接通過高壓側採樣獲得，所以數據真實、準確。
★ 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小於２０ms。
★ 過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小於２０ms。
★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
★ 由於採用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
技術參數
１．輸出額定電壓：參見表1
２．輸出頻率：0.1Hz、0.05Hz、0.02Hz
３．帶載能力：參見表1
0.1 Hz 最大１.1μF
0.05 Hz 最大２.2μF
0.02 Hz 最大5.5μF
４．測量精度：３%
５．電壓正，負峰值誤差：≤３％
６．電壓波形失真度：≤５％
７．使用條件：戶內、戶外；
溫度：-10℃∽+40℃；
濕度：≤85％RH
８．電源：交流50 Hz，220V ±5%
９．電源保險管：參見表1
