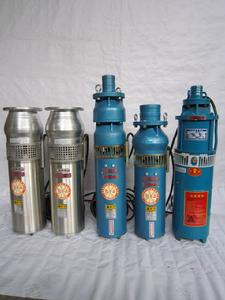

龍事達噴泉泵產品概述
QSP噴泉潛水泵是我公司新開發研製的噴泉專用泵,該泵電機材料採用優質DR470冷軋夕鋼片,增加電機繞組的匝數及潛水線的線徑,電纜用三相四芯線JHS型噴泉專用電纜線,葉輪增加了防鬆動裝置,電機內腔採用進口防鏽磁漆,通過以上結構改進使潛水泵慣量小,從而回響速度快,軸承採用高性能專用軸,提高絕緣等級,從而滿足音樂特種噴泉頻繁起動的需要。
QSP噴泉泵套用範圍
龍事達QSP型小型噴泉潛水泵主要用於噴泉供水,水產養殖等場所。廣泛用於低揚程的城市、農田排灌、噴灌,工業及民用的供、排水系統,丘陵、山區引水,以及低洼地排除積水。

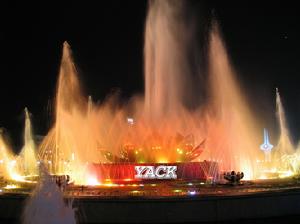

噴泉效果使用條件
1、電泵應完全浸入水中運行,潛水深度不小於0.5米,不大於5米。
2、環境水溫度應不高於40℃。
3、工作介質為無腐蝕性清水,含沙量不大於0.1%,PH值為6.5~8.5。
4、電源應為三相50赫茲,額定電壓為380伏,其供電電壓必須保證在342~420伏範圍內。
5、電泵應在額定揚程附近的適用範圍內使用。
6、 電泵應配置相應的啟動保護器，可靠接地。
型號意義說明
QSP80-12-4
QSP ：潛水噴泉專用泵
80 ：額定流量80立方/小時
12 ：額定揚程12米
4 ：額定功率4千瓦
噴泉泵執行標準
噴泉泵執行標準：JB/T8092-2006
使用方式
1、立式使用
2、臥式使用
材質：一般分鑄鐵HT200和不鏽鋼304材質。
結構原理
1.電機由定子轉子、機殼和上下軸承座五大部分組成。定子繞組採用了耐水尼龍電磁線，上下軸承各具有一個軸承室，軸承。
2.定轉子表面和其他非配合表面部分分別塗覆了特殊優質耐水材料。
3.該泵採用自動進水結構，使電機散熱達到最優。
4.泵體由葉輪、導流體和進水節組成，裝在電機上部。水泵由錐形套（或鍵）鎖緊在電機外伸軸的上端，水泵出水口配備專用法蘭盤。
5.當電機接通380V電源後，定子便產生旋轉磁場，使轉子轉動，從而帶動葉輪旋轉，葉輪對水產生壓力後，通過導流體從水管流出。
安裝、使用
1. 潛水泵必須正確選用，選泵的主要依據是合理選用流量、揚程和功率。不同的規格有不同的使用範圍。使用揚程太高出水少或出不了水，實際使用揚程太低則會使電機超載，嚴重時燒壞電機。
2. 檢查供電設備及供電線路能否保證電泵正常運行。
3. 電源電壓和頻率是否符合使用條件。
4. 熟悉安裝使用說明書。
5.檢查電氣線路，控制和保護裝置是否合理安全可靠。
6.連線法蘭時要加膠墊，對正後緊固螺釘要對角錢方向同時上緊，防止歪斜漏水。
7.電泵應單獨使用適當的保護開關，其額定電流的旋鉤位置不應隨意改變，以免失去保護作用。
8.長期停止使用的電泵，使用前先空轉運行，如果轉不動，應先拆下泵體，轉動葉輪，待轉動靈活後，再裝上導流泵體方可使用。
維護保養
安全注意事項一般故障排除包裝說明
性能參數
龍事達QSP噴泉水泵性能參數
| 型 號 | 流量 m3/h | 揚程 m | 功率 kw | 電壓 v | 最大外徑 mm | 水泵高度 mm | 法蘭 mm | 中心距 mm |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 380 | 150 | 420 | 142 | 120 |
| QSP10-7-0.55 | 15 | 7 | 0.55 | 380 | 150 | 420 | 142 | 120 |
| QSP10-13-0.75 | 10 | 13 | 0.75 | 380 | 168 | 440 | 142 | 120 |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 380 | 168 | 440 | 142 | 120 |
| QSP25-6-0.75 | 25 | 6 | 0.75 | 380 | 168 | 440 | 142 | 120 |
| QSP10-13-0.75 | 10 | 13 | 0.75 | 380 | 168 | 440 | 142 | 120 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 380 | 168 | 460 | 142 | 120 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 380 | 168 | 460 | 142 | 120 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 380 | 150 | 460 | 142 | 120 |
| QSP65-5-1.1 | 65 | 5 | 1.1 | 380 | 150 | 460 | 142 | 120 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 380 | 168 | 460 | 142 | 120 |
| QSP40-8-1.5 | 40 | 8 | 1.5 | 380 | 168 | 460 | 142 | 120 |
| QSP15-26-2.2 | 15 | 26 | 2.2 | 380 | 168 | 535 | 155 | 135 |
| QSP20-20-2.2 | 20 | 20 | 2.2 | 380 | 168 | 535 | 155 | 135 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 380 | 168 | 570 | 155 | 135 |
| QSP40-13-2.2 | 40 | 13 | 2.2 | 380 | 168 | 560 | 155 | 135 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 380 | 168 | 570 | 155 | 135 |
| QSP40-16-3 | 40 | 16 | 3 | 380 | 168 | 530 | 155 | 135 |
| QSP40-18-3 | 40 | 18 | 3 | 380 | 168 | 530 | 155 | 135 |
| QSP45-16-3 | 45 | 16 | 3 | 380 | 168 | 530 | 155 | 135 |
| QSP25-25-3 | 25 | 25 | 3 | 380 | 168 | 530 | 155 | 135 |
| QSP32-20-3 | 32 | 20 | 3 | 380 | 168 | 530 | 155 | 135 |
| QSP50-13-3 | 50 | 13 | 3 | 380 | 168 | 530 | 155 | 135 |
| QSP65-10-3 | 65 | 10 | 3 | 380 | 168 | 610 | 155 | 135 |
| QSP15-36/2-3 | 15 | 36 | 3 | 380 | 168 | 640 | 155 | 135 |
| QSP30-25/2-3 | 30 | 25 | 3 | 380 | 168 | 640 | 155 | 135 |
| QSP20-30/2-3 | 20 | 30 | 3 | 380 | 168 | 640 | 155 | 135 |
| QSP15-40/3-3M | 15 | 40 | 3 | 380 | 168 | 750 | 155 | 135 |
| QSP40-21-4 | 40 | 21 | 4 | 380 | 168 | 600 | 155 | 135 |
| QSP40-24-4 | 40 | 24 | 4 | 380 | 168 | 600 | 155 | 135 |
| QSP65-13-4 | 65 | 13 | 4 | 380 | 168 | 600 | 155 | 135 |
| QSP80-10-4 | 80 | 10 | 4 | 380 | 168 | 610 | 155 | 135 |
| QSP100-7-4 | 100 | 7 | 4 | 380 | 184 | 650 | 155 | 135 |
| QSP25-36/2-4 | 25 | 36 | 4 | 380 | 168 | 700 | 155 | 135 |
| QSP15-45/3-4M | 15 | 45 | 4 | 380 | 168 | 810 | 155 | 135 |
| QSP15-52/4-4M | 15 | 52 | 4 | 380 | 168 | 920 | 155 | 135 |
| QSP20-40/2-4 | 20 | 40 | 4 | 380 | 168 | 700 | 155 | 135 |
| QSP30-26/2-4 | 30 | 26 | 4 | 380 | 168 | 700 | 155 | 135 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 380 | 225 | 620 | 155 | 160 |
| QSP45-25-5.5 | 45 | 25 | 5.5 | 380 | 184 | 620 | 155 | 135 |
| QSP60-20-5.5 | 60 | 20 | 5.5 | 380 | 184 | 620 | 155 | 135 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 380 | 184 | 620 | 155 | 135 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 380 | 205 | 760 | 155 | 175 |
| QSP200-8-5.5 | 200 | 8 | 5.5 | 380 | 205 | 760 | 155 | 210 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 380 | 205 | 760 | 155 | 210 |
| QSP250-5-5.5 | 250 | 5 | 5.5 | 380 | 205 | 760 | 155 | 210 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 380 | 168 | 740 | 155 | 135 |
| QSP30-36/2-5.5 | 30 | 36 | 5.5 | 380 | 168 | 740 | 155 | 135 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 380 | 168 | 840 | 155 | 135 |
| QSP20-50/3-5.5 | 20 | 50 | 5.5 | 380 | 168 | 840 | 155 | 135 |
| QSP20-54/4-5.5M | 20 | 54 | 5.5 | 380 | 168 | 950 | 155 | 135 |
| QSP15-65/4-5.5M | 15 | 65 | 5.5 | 380 | 168 | 950 | 155 | 135 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 380 | 184 | 740 | 155 | 135 |
| QSP80-20-7.5 | 80 | 20 | 7.5 | 380 | 184 | 740 | 155 | 135 |
| QSP100-17-7.5 | 100 | 7 | 7.5 | 380 | 205 | 780 | 155 | 135 |
| QSP150-8-7.5 | 150 | 8 | 7.5 | 380 | 205 | 780 | 155 | 175 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 380 | 205 | 780 | 155 | 210 |
| QSP40-40/2-7.5 | 40 | 40 | 7.5 | 380 | 184 | 850 | 155 | 135 |
| QSP80-24/2-7.5 | 80 | 24 | 7.5 | 380 | 184 | 880 | 155 | 135 |
| QSP30-54/3-7.5 | 30 | 54 | 7.5 | 380 | 184 | 940 | 155 | 135 |
| QSP25-65/3-7.5 | 25 | 65 | 7.5 | 380 | 184 | 945 | 155 | 135 |
| QSP50-36/2-7.5 | 50 | 36 | 7.5 | 380 | 184 | 850 | 155 | 135 |
| QSP20-78/6-7.5M | 20 | 78 | 7.5 | 380 | 184 | 1360 | 155 | 132 |
| QSP120-18/2-7.5 | 120 | 18 | 7.5 | 380 | 205 | 880 | 155 | 175 |
