基本類型
本墊片的結構型式隨法蘭的密封面的不同而分為二種基本類型：

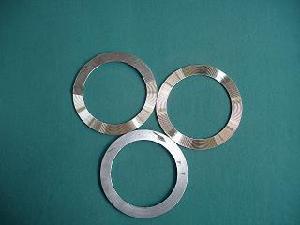

1.用於平面法蘭的帶定位環的齒型墊
齒形墊2.用於凹凸法蘭的不帶定位環的齒型墊
產品套用
齒形組合墊在較低的預緊力下使用是首先的墊片，表面柔軟的密封層避免了金屬對金屬的直接接觸，且能可靠、緊密的結合，保護了金屬法蘭不被損傷，即使在極高的載荷下。齒形組合墊尤其適合於高溫、高壓，工況條件交變的場合，在熱交換器、容器、反應釜的法蘭連線處，是傳統金屬包覆墊片的理想替代品。
性能與特點
1、適用於高溫、高壓部位
2、耐腐蝕性強
3、密封作用穩定、可靠
使用範圍及參數
1、使用溫度：～650℃
2、使用壓力：6.4～25.0MPa
金屬纏繞墊片（基本型
）是採用標準優質的SS304、SS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等柔性材料相互重疊螺旋纏繞，並在開始及末端用點焊方式將金屬帶固定而成。
性能
耐高溫、高壓、耐腐蝕，具有良好的壓縮率和回彈率。
套用
石油、化工、電力、冶金、船舶、造紙、醫藥等法蘭連線處的管、閥、泵、人孔、壓力容器及
換熱設備的密封部位是理想的靜密封材料。
不鏽鋼帶形狀：“V”“W”"SUS""U"。
不鏽鋼帶材質：A3、304，304L，316，316L，蒙乃爾 Monel，鈦材Ta 。
非金屬帶（填充料）：特殊石棉，無石棉，柔性石墨，聚四氟乙烯等。
適應溫度
：-196℃--+870℃ （柔性石墨）
≤ +250℃ （聚四氟乙烯）
≤ +500℃ （特殊石棉）
介質：適用於高溫高壓蒸氣、油、油氣、溶劑、熱煤體油等。
使用壓力：≤300Mpa
最大加工尺寸： 2800 mm；特殊規格或各類非標準產品可按您的要求製作生產。
最小預緊比壓：y=68 MPa
選型參考
| 法蘭種類 | 墊片形式 | 鋼帶材質 | 填充料 | 內外環材質 | 可供尺寸(mm) | 通用厚度(mm) | ||
| 名稱 | 代號 | V- 形 | W- 形 | |||||
| 平面法蘭 | 僅帶外環 | 304 304(L) 316(L) 321 鈦Ta 鎳Ni Mon400 Inconel 哈氏B,C 鋯（702,705） | 石棉 | ASB | A3 304 304(L) 316(L) 321 鈦Ta 鎳Mon400 Inconel 哈氏B,C 鋯(702,705) | Φ16-3000 | ||
| 帶內外環 | ||||||||
| 凸面法蘭 | 僅帶外環 | 石墨 | FG | |||||
| 帶內外環 | 3.2 | 4.8 | ||||||
| 凹凸法蘭 | 基本型 | 四氟 | PTFE | 4.5 | 5.5 | |||
| 僅帶內環 | 7.5 | |||||||
| 槽法蘭 | 基本型 | 雲母 | MICA | |||||
| 僅帶內環 | ||||||||
| 平面和凹槽法蘭 | 基本型 | 陶瓷 | CER | |||||
| 僅帶內環 |
