一、概述
這是一種利用超音波原理, 使水鑽在布料, 皮革, 塑膠，壓克力表面粘附的設備，由掌上型功率換能器，超音波發生器和電磁式空氣壓縮機構成。該機具備自動吸珠, 自動燙鑽等特點,當鑽石移至要加工的產品時, 超音波自動產生，在水鑽上形成微振幅高頻率的振動，並瞬間轉化為熱量，熔融所要加工的材料，最後使水鑽永久性的貼上或埋植在被加工產品表面。這種設備使加工速度得到一定的提高，用少量人力投入就能實現大批量的生產，貼上牢固可靠，並可以實時包裝成為成品。消除了使用膠水帶來的負面影響。機型主要有手提式超音波點鑽機(俗稱手提式超音波點焊機、手提式超音波熔接機)。
二、原理簡介
超音波點鑽機研究表明利用超音波來點鑽在世界各地已日趨普遍。由於套用此技術可取代過去生產上需要的熔劑、粘合劑、扣釘或其它機械固定法，從而提高了生產效率、降低了成本。超音波點鑽機的焊接原理是由發生器產生20KHz（或15KHz）的高壓、高頻信號，通過換能系統，把信號轉換為高頻機械振動，加於塑膠製品工件上，通過工件表面及內在分子間的磨擦而使傳處到接口的溫度升高，當溫度達到此工件本身的熔點時，使工件接口迅速熔化，繼而填充於接口間的空隙；當震動停止，工件同時在一定的壓力下冷卻定形，便達到完美的焊接。
三、功能簡介
1. 適用於製衣/製鞋/飾品上點鑽及塑膠單點焊接，螺絲埋植、鉚接等。
2. 附加設備：智慧型型把手；機架。
3. 超載保護裝置，FET輸出部位，模具自動追頻。
4. 手提式設計，機身輕便，便於攜帶，不占空間，操作方便。
5. 能獨立使用，更可以配合自動接口設備。
6. 高科技設計，加工速度比舊式機種快5倍，提高產能。
四、主要參數指標

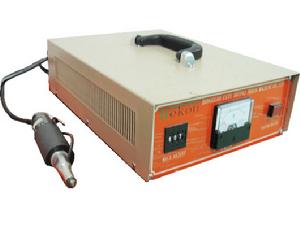

產品名稱： 點鑽機
點鑽機頻 率： 35KHZ
電 壓： 220V
輸出功率： 500W
外觀尺寸： 400*290*120mm
重 量： 14KG
五、機器特點
1.手提式設計，機身輕便，便於攜帶，不占空間，操作方便；
2.該機能通過超音波使珠子立即固定於物料上 ，適用於製衣/製鞋/飾品上點鑽補鑽 ，工作效率較傳統作業兩倍以上，可完成40粒/分鐘，特別適合打版之用；
3.NTK電壓換能器，輸出強勁穩定；手握式換能器配合可換式真空吸嘴，操作極其靈活，廣泛套用於鉚接、點焊、壓花、釘珠等塑膠工藝。
4.外形美觀，採用微電腦控制，電子調諧，頻率LCD顯示，功率連續調，操作簡單，焊接時間短，發熱均勻，可以使熱影響降至最小，準確、直觀、方便，工作穩定可靠，使用安全；
5.焊件具有焊接點不變顏色，焊接面牢固、強度高、環保等特點。焊接完成後表面清潔、美觀；
六、套用範圍
1、塑膠玩具、水槍、水族類遊戲機、兒童玩偶、塑制禮品等；
2、電子產品：錄音、錄音帶盒及芯輪、磁碟外殼、手機電池板及整流變壓器、開關插座、遙控器、電子蚊拍、仿偽瓶蓋等。
3、家用電器：電子鐘、電吹鼓手風筒、蒸汽熨斗水箱、電熱壺氣襄、計算機等。
4、文具日用品：文具盒、水族格尺、資料夾中縫及外殼、筆座、化妝品盒殼、牙膏管封尾、化妝鏡、保溫杯、打火機、調味瓶等密封容器。
5、汽車、機車：蓄電池、前角燈、後車燈、儀表、反射器等。
6、體育行業的套用： 桌球、桌球拍、羽毛球拍、網球拍、高爾夫球桿、檯球桌、跑步機滾筒 跳繩握柄 踏步機、跑步機配件、跳箱、 體操墊、拳擊手套、拳擊沙包、散打護具、路徑示意牌、X展架等體育器材廣泛套用於超音波塑膠焊接機進行塑膠點焊接等。
七、機器操作步驟及故障排除
1、操作步驟1.確保電源插頭插入接地線單相三眼插座；
2.打開電源開關；
3.如需要吸持功能，打開真空開關；
4.根據需要將熔接時間設定為最佳值；
5.開機時請先關真空開關再開電源開關；
使用注意事項：
1.電源電壓過高時請不要使用設備；
2.機後帶有真空過濾器，務請常檢查其清潔，以免阻塞空泵，建議每三個月
更換一隻；
3.為確保全全，請確保機器接地良好；
4.設備維修應由專業人員進行；
1.故障現象：無電源指示
原因分析及解決措施：
1）插頭沒插好，措施：插好插頭；2）保險絲斷，措施：更換不同規格的
保險絲；3）電源開關損壞，措施：更換電源開關；4）其它，措施：聯繫
廠家維修；
2.出力不足或沒有音波
原因分析及解決措施：
1）吸嘴裂或模具裂，措施：更換吸嘴和模具；2）設備故障，措施：聯繫
廠家維修；
3.吸嘴發熱
原因分析及解決措施：
吸嘴老化，更換吸嘴；
4.無吸力
原因分析與解決措施：
管道沒接好，或過濾器堵塞，真空泵壞，措施：更換相關設備；
