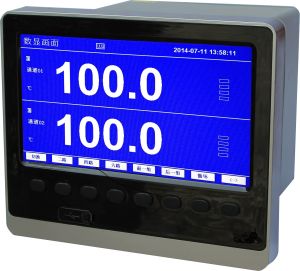

黑白無紙記錄儀

黑白無紙記錄儀

最新型的有紙記錄儀

記錄儀記錄儀
黑白無紙記錄儀
DHR1000有紙記錄儀是2005年新推出的最新型的有紙記錄儀,在設計上除了繼承順通在有紙記錄儀上的原有優勢,同時在測量,運算,顯示,列印等功能上有了很大的提高,更為突出的是新增加了網路功能,可以很方便的實現網路的連線。
DHr1000具有以下顯著特點
·高可靠性
·支持網路功能
黑白無紙記錄儀黑白無紙記錄儀

·強大的運算功能
·多樣的顯示功能
·友好的人機界面,操作更簡便
·豐富的報警功能
·豐富的記錄和列印功能
DHR1000採用最先進的技術工藝,在機械,硬體電路上提供最可靠的質量保證。
·採用完全隔離技術。
·內部伺服驅動單元體積更小
·採用全新的定位方式,輸出更準確。
·內部電路採用橫河電機專用的ASIC,實現高度集成,。A/D轉換更快更準確。
·儀器具有防塵防滴功能(符合IP54標準)
網路功能
支持TCP/IP和RS422/485通訊協定,同時也支持Modbus RTU通訊協定,可以很方便的和專用軟體相連。
強大的運算功能
DHR1000不僅可以直接對模擬通道的測量數據進行運算,也可以在運算通道中設定複雜的運算表達式,實現複雜的運算功能
多樣的顯示功能
顯示部分採用高清晰度VFD顯示器,可以顯示各種類型的字元,數字以及棒圖,指針,DI/DO狀態、日期、時間等各種元素,也可以把顯示畫面分成上下兩個部分,分別顯示不同的內容。
內部採用更先進的LED照明燈,功耗更低,亮度更高
友好的人機界面
DHR1000的各種參數設定,採用對話和嚮導方式,畫面的上半部分是設定的參數,下半部分是當前設定參數的幫助信息,為用戶提供人性化的設定界面,操作更簡便。
豐富的報警功能
DHR1000提供豐富的報警類型,報警發生時,可以在前面板上顯示報警類型,報警的發生位置,通過LED燈也可以把報警的通道號顯示出來。還可以通過列印功能,顯示報警發生信息。
軟體支持
有紙記錄儀以獨特的熱列印記錄方式和先進的微處理器控制技術,實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。可連續記錄和數字列印。
該儀表的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號,並可對被測信號進行數字顯示及進行趨勢記錄和數字記錄,能在本身列印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線,並將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示範圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據列印間隔、走紙速度、列印深度及時間等參數,並對所設參數加以保護。廣泛套用於醫藥、石油、化工、冶金、電力等行業及科研單位。
二:主要性能及技術指標
1.輸入通道 單點 雙點 三點 四點 五點 六點 八點
每個通道的測量信號種類可由用戶自己設定
也可在定貨時註明。[由廠方為用戶設定好]
2.通道隔離: 輸入通道之間相互隔離,無干擾。
3.顯示功能: 測量值的定點或巡迴顯示
設定參數顯示[在設定狀態下]
報警提示符及提示燈
時間顯示[在所有輸入信號全部關閉情況下]
4.記錄功能: 採用進口固定式熱敏頭,無筆墨消耗,無筆位
誤差,抗震動
在100mm範圍內有800個熱印點
對測量值進行趨勢記錄和數字記錄
在記錄曲線同時列印標尺刻度及每個通道標記
每隔100mm列印一次刻度值、當前時間和走紙速度
5.實時時間: 由鍵盤設定當前日期和時間
即使掉電,也不影響正常計時
6.曲線遷移功能: 通過對記錄邊界的設定,可使不同通道的趨勢記錄曲線分離開。
7.標度變換功能: 對於電壓及電流輸入信號,可通過對顯示範圍的設定,實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示範圍就是其測量範圍。
8.輸入信號種類及測量範圍: 各種熱電偶、熱電阻、標準電壓及電流信號,由鍵盤設定選擇。
9.走紙速度: 通過鍵盤任意設定,走紙速度為10 mm/h到990mm/h。
10.報警功能:
提供六組繼電器接點輸出,由用戶任意組合使用
每個通道報警均可選擇上限、下限、差值上限、差值下限
每個通道的報警回差可設定,繼電器動作時有指示燈提示
繼電器觸點容量:24VDC, 3A; 220VAC, 3A
11.通訊: 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須註明】
12.模擬量輸出:可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須註明】
13.採樣周期: 0.6S
14.數字顯示及報警精度: ±0.2%F?S
15.趨勢記錄精度: ±0.2% 「兩幅」
16.數字記錄精度: ±0.2%F?S
17. 輸入阻抗: 大於10MW 〖註:進行電流測量時,輸入阻抗為250W〗 18.功率消耗: 不大於30W
19.正常工作環境: 溫度範圍:0~50°C 濕度範圍:10~85 % R?H
20.電源電壓: 220 V; 50 Hz
21.外形尺寸: 144 ´ 144 ´ 200 mm
22.開孔尺寸: 138+1 ´ 138+1 mm
