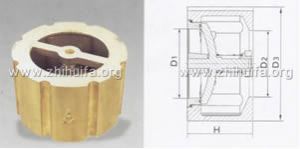

黃銅對夾消聲止回閥
技術規範
型號：H72X-16T公稱壓力：1.6MPa
工作介質：水
工作溫度：0 ℃ ≤ t ≤ 100℃
開啟壓力：0.01MPa
規格尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| H | 68 | 80 | 80 | 100 | 125 | 142.5 | 170 |
| D1 | 60 | 75 | 85 | 106 | 130 | 150 | 207 |
| D2 | 64 | 77 | 95 | 102 | 140 | 160 | 215 |
| D3 | 120 | 140 | 155 | 175 | 205 | 234 | 289 |
黃銅旋啟式止回閥
技術規範
型號：H44W-16T公稱壓力：1.6MPa
工作介質：水
工作溫度：-20 ℃ ≤ t ≤ 150℃
規格尺寸
| DN | SIZE | L | H | D1 | D | n-￠d |
| 50 | 2 | 216 | 219 | 125 | 72 | 4-￠18 |
| 65 | 21/2 | 241 | 236 | 145 | 72 | 4-￠18 |
| 80 | 3 | 283 | 249 | 160 | 72 | 8-￠18 |
| 100 | 4 | 305 | 267 | 180 | 80 | 8-￠18 |
| 125 | 5 | 381 | 291 | 210 | 100 | 8-￠18 |
| 150 | 6 | 405 | 305 | 240 | 130 | 8-￠22 |
1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
2、止回閥一般適用於清淨介質，不宜用於含有固體顆粒和粘度較大的介質；
3、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；
