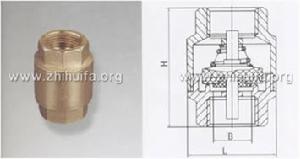

黃銅立式升降式止回閥技術規範
型號:H12X-10T公稱壓力:1.6MPa
工作介質:水,油,氣
工作溫度:t≤100℃
圓柱管螺紋符合ISO228標準
黃銅立式升降式止回閥規格尺寸
DN SIZE L B H15 1/2 33 16 48
20 3/4 41 21 54
25 1 48 27 60
止回閥是指啟閉件為圓形閥瓣並靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類,又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式...
