簡介

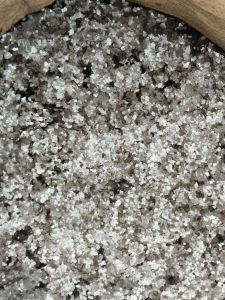

鱗片石墨粉：天然晶質石墨，其形似魚磷狀，屬六方晶系，呈層狀結構，具有良好的耐高溫、導電、導熱、潤滑、可塑及耐酸鹼等性能。鱗片石墨是一種層狀結構的天然固體潤滑劑，資源豐富且價格便宜。石墨鱗片結晶完整，片薄且韌性好，物化性能優異，具有良好的傳導性導電性抗熱震、性耐腐蝕性等。

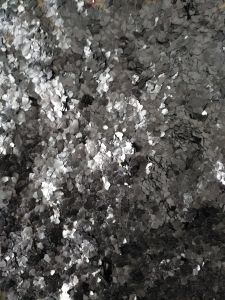

鱗片石墨分類
鱗片石墨根據固定碳含量分類四類：高純石墨、高碳石墨、中碳石墨、低碳石墨。
用途
鱗片石墨廣泛用於治金工業的高級耐火材料與塗料。如鎂碳磚、坩堝等。軍事工業火工材料安定劑、治煉工業脫硫增速劑、輕工業的鉛筆芯、電氣工業的碳刷、電池工業的電極、化肥工業的催化劑等。鱗片石墨經過深入加工，又可以生產出石墨乳，用於潤滑劑、脫模劑、拉絲劑、導電塗料等。還可以生產膨脹石墨，用於柔性石墨製品原料，如柔性石墨密封件及柔性石墨復材料製品等。
鱗片石墨品種，按含碳量的高低分類：如含碳量在99.99-99.9%之間為高純石墨；含碳量在99-94%之間為高碳石墨；含碳量在93-80%為中碳石墨；含碳量在75-50%之間為低碳石墨。
按粒度大小分類時：當粒度小於w38微粉石墨。
鱗片石墨的性能：鱗片結晶完整。片薄且韌性好。物理化學性能優異，具有良好的耐溫性、自潤滑性、熱傳導性、導電性、抗熱震性、耐腐蝕性等性能。
技術指標
高碳天然鱗片石墨
牌號固定碳/%≥揮發分/%≤水分/%≤篩餘量/%主要用途
LG150-9696.01.20.50≥75.0耐火材料、電刷製品
LG-150-9595.01.20.50≤20.0耐火材料、電刷製品
LG-150-9494.01.20.50≤20.0電刷製品
中碳天然鱗片石墨
牌號固定碳/%≥揮發分/%≤水分/%≤篩餘量/%主要用途LZ150-9393.01.51.0≥75.0坩堝、耐火材料、染料
LZ100-9292.01.51.020.0坩堝、耐火材料
LZ100-9090.02.01.075.0坩堝、耐火材料
LZ100-8585.02.51.075.0坩堝、耐火材料
LZ-100-8585.02.51.020.0鑄造塗料
LZ100-8383.03.01.075.0耐火材料
LZ-100-8383.03.01.020.0鑄造塗料
LZ100-8080.03.01.075.0耐火材料
LZ-100-8080.03.01.020.0鑄造塗料
低碳天然鱗片石墨
牌號固定碳/%≥水分/%≤篩餘量/%主要用途LD-150-7575.02.0≤25.0鑄造塗料
LD-150-7070.02.0≤25.0鑄造塗料
LD-150-6060.02.0≤25.0鑄造塗料
LD-150-5050.02.0≤25.0鑄造塗料
在塗料中的套用
鱗片石墨作為塗料的功能填料主要用於防腐塗料、防火塗料和導電塗料。
作為防腐材料，它和炭黑、滑石粉及油料等製成的防鏽底漆，具有良好的耐化學品和溶劑腐蝕性能；若在配方中加入鋅黃等化學顏料，其防鏽效果更好。
用作防火填料的是可膨脹石墨，它是以天然石墨鱗片為原料，經化學或電化學處理而得到的一種石墨層間化合物。可膨脹石墨在受熱條件下，體積急劇膨脹（最高可達300倍）窒息了火焰，同時生成膨脹物，達到隔絕火焰，延遲或中斷火焰蔓延的作用，且本身不燃，柔軟性好，表面能高，炭化層強度好。但是膨脹體的體積和用量要選擇適宜。試驗表明，150um的顆粒、30%的膨脹倍數、5%的用量最為合適。
鱗片石墨可直接作為碳類導電填料亦可製成複合導電填料用於導電塗料。但由於石墨鱗片的添加量較大，會使塗料的性能變脆而使其套用受到一定限制。因此，採取措施進一步提高石墨的導電性，有效降低石墨鱗片的添加量。國內天華化工機械研究院開發了以高溫耐腐蝕樹脂為基料，以導靜電能力較強的大片狀實體石墨鱗片為主要骨料，以本體強度高耐磨性好。
抗形變開裂性好的短切纖維材料為功能性填料的無溶劑厚膜型導電塗料。該塗料具有抗腐蝕介質滲透、固化殘餘應力小、抗基體形變開裂性好、施工性能穩定、長效導靜電的特點。可用於原油儲罐內壁導靜電塗裝。據資料報導，採用化學鍍技術對石墨粉體施鍍金屬，如銅、鎳、銀等製備複合導電填料，以30%的量用於導電塗料中，不僅其導電性很好，且防腐性進一步提高。
