高速攝像系統

目前科研、工業和國防領域對高速攝像的需求越來越多，例如汽車碰撞過程、太空飛行器姿態測量、粒子運動過程分析等。高速攝像

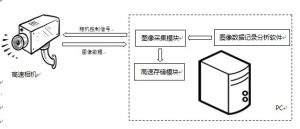

系統構成

實現的難點在於高速數據傳輸的頻寬限制和超大數據存儲所需要的超高速存儲介質。目前市面上常見的數字高速相機只能在自帶專用快閃記憶體上實現，容量受限導致大多只能記錄幾分鐘，而且價格昂貴使大多用戶無法承受。

針對這一局限，科天健研發的AcutEye高速攝像系統，通過採用高速實時傳輸接口、特殊定製存儲硬體和系統底層數據寫入控制軟體硬體化，在PC架構上實現了高速、高解析度、長時間的超大圖像流數據無壓縮、無損失的實時存儲。

系統由高速相機、高速圖像採集模組、高速存儲模組和圖像數據記錄分析軟體組成。高速相機與高速圖像採集模組通過高速實時傳輸接口實現圖像數據信號的傳遞和控制信號的收發，圖像數據信號與來自其他外設（如GPS）的附加信息疊加後，實時保存在高速存儲模組中。

關鍵特性

1、關鍵特性實時無損記錄，最高數據頻寬25Gbit/s（CoaXpress4通道）；
2、記錄時間根據配置可從數分鐘至數百分鐘不等（如1280x1024@502fps，4T，100分鐘）；
3、支持多種接口的相機：CoaXPress，CameraLink，GigEVision，USB3.0；
4、支持通過觸發信號與其它設備同步數據採集存儲；
5、支持多種外部信號的疊加，包括GPS,IRIG-B等；
6、支持多相機精確同步拍攝和遠程控制，最高可達64台；
7、數據直接傳輸距離數米至百米，並可通過光纖中繼延長最遠到80公里；
8、軟體支持實時顯示和數據回放，可對記錄的圖像做後處理，支持轉存其它格式（AVI、BMP等）；
9、軟體接口簡單，方便二次開發和實時處理，提供SDK；
10、支持客戶定製，適應不同的工程需求

系統類型

AcutEye系統支持的相機接口類型包括：CoaXPress，CameraLink，GigEVision和USB3.0，其特性如下表所示：

接口

CoaXPress可N根線纜並聯，數據傳輸速度增大到N倍，現在最大N=4， 最高25Gbit/s。
可以看到，採用新近推出CoaXPress標準相機可以得到最高數據傳輸性能。
CameraLink是工業相機領域的的常用接口，相關產品型號眾多，數據傳輸可滿足大部分場合套用需求，並且可以方便地通過圖像採集卡直接控制相機。
GigEVision和USB3.0相機都不需要專用的採集卡，成本較低，並且易於配置使用。

套用領域

Acuteye高速攝像系統廣泛套用於機械、船舶、航空、航天行業和多家高校、科研單位。

套用領域
